Was ist eine Schleifmaschine? Was ist das Funktionsprinzip?

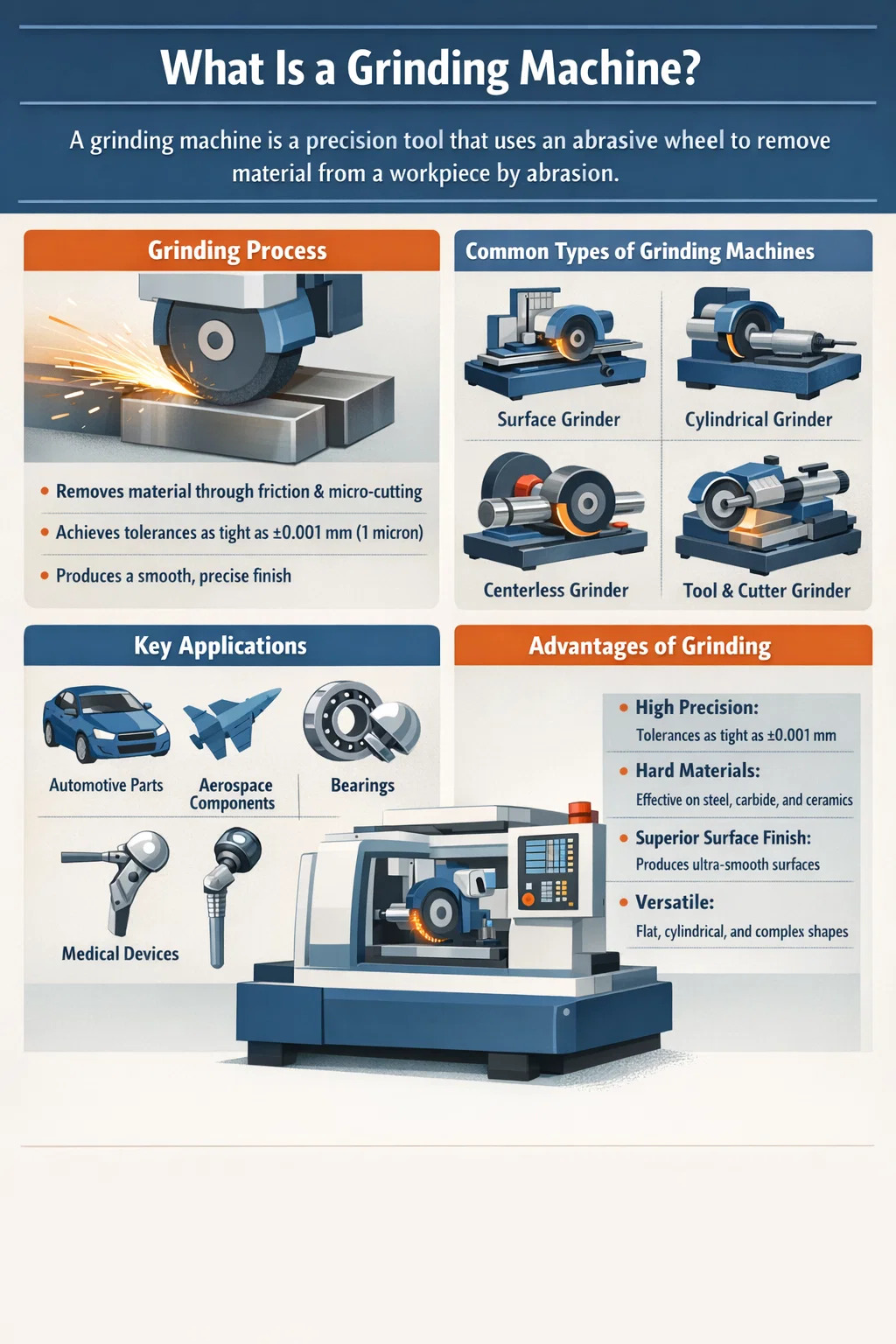

Was ist eine Schleifmaschine? Eine direkte Antwort

A Schleifmaschine ist ein Präzisions-Elektrowerkzeug oder eine Industriemaschine, die eine Schleifscheibe – oder ein anderes abrasives Schneidwerkzeug – verwendet, um durch Abrieb Material von einem Werkstück zu entfernen. Das Ergebnis ist eine fein bearbeitete Oberfläche, ein präzises Maß oder eine geschärfte Kante. In der Fertigung werden Schleifmaschinen als Untertyp der Werkzeugmaschinen klassifiziert und spielen eine entscheidende Rolle bei Endbearbeitungsvorgängen, bei denen die Toleranzen so eng sind ±0,001 mm (1 Mikrometer) sind erforderlich.

Im Gegensatz zum Drehen oder Fräsen, bei dem Schneidwerkzeuge mit definierter Geometrie verwendet werden, werden beim Schleifen Schleifkörner verwendet – unregelmäßige Partikel aus hartem Material wie Aluminiumoxid, Siliziumkarbid, kubischem Bornitrid (CBN) oder Diamant –, die zu einer Scheibe verbunden sind. Jedes Korn fungiert als winzige, undefinierte Schneide. Dies macht das Schleifen ideal für harte Materialien und hochpräzise Endbearbeitungen, die mit weicheren oder größeren Schneidwerkzeugen einfach nicht möglich sind.

Schleifmaschinen sind in praktisch jeder Metallverarbeitungs- und Fertigungsumgebung zu finden, von der Automobilkomponentenfertigung über die Luft- und Raumfahrttechnik bis hin zum Werkzeug- und Formenbau, der Lagerherstellung und der Herstellung medizinischer Geräte. Der weltweite Schleifmaschinenmarkt wurde auf ca. geschätzt 5,1 Milliarden US-Dollar im Jahr 2023 und wächst weiter, angetrieben durch die Nachfrage nach Präzisionsteilen in Hoch-Tech-Industrien.

Funktionsprinzip einer Schleifmaschine

Das Funktionsprinzip einer Schleifmaschine basiert auf Schleifbearbeitung — der mechanische Materialabtrag durch Reibung und Mikroschneiden durch abrasive Partikel. Das Verständnis der Funktionsweise dieses Prozesses im Detail hilft dem Bediener, die Schleifleistung zu optimieren und konsistente Ergebnisse zu erzielen.

Der Schleifschneidemechanismus

Wenn sich die Schleifscheibe mit hoher Geschwindigkeit dreht – typischerweise zwischen 1.500 und 3.000 U/min für Tischschleifer, oder bis 60 m/s Oberflächengeschwindigkeit für Hochgeschwindigkeits-Produktionsschleifen – jedes Schleifkorn auf der Scheibenoberfläche hat einen kurzen Kontakt mit dem Werkstück. Bei diesem Kontakt schneidet das Korn entweder einen winzigen Splitter ab, pflügt das Material (was zu plastischer Verformung führt) oder gleitet über die Oberfläche (was zu Reibung und Hitze führt).

Das Verhältnis von Schneiden, Pflügen und Gleiten hängt von mehreren Faktoren ab: Korngröße, Scheibenhärte, Härte des Werkstückmaterials, Schnitttiefe und dem Vorhandensein von Schneidflüssigkeit (Kühlmittel). Eine gut abgestimmte Schleifeinstellung maximiert den Schnitt und minimiert das Pflügen und Gleiten, was die Oberflächengüte verbessert und die Wärmeentwicklung reduziert.

Interaktion zwischen Rad und Werkstück

Schleifscheibe und Werkstück bewegen sich kontrolliert relativ zueinander. Das Rad dreht sich mit hoher Umfangsgeschwindigkeit, während das Werkstück in einer Vorrichtung (einem Spannfutter, zwischen Spitzen oder auf einem Magnettisch) gehalten und mit kontrollierter Geschwindigkeit dem Rad zugeführt wird. Dieser Vorschub bestimmt in Kombination mit der Schnitttiefe die Materialentfernungsrate (MRR) und die resultierende Oberflächenqualität.

Beim Flachschleifen beispielsweise wird das Werkstück (normalerweise ein flaches Metallteil) unter der rotierenden Scheibe auf einem hin- und hergehenden Tisch hin und her bewegt, wobei die Scheibe schrittweise abgesenkt wird – oft um nur wenige Zentimeter 0,005 bis 0,025 mm pro Durchgang – bis das gewünschte Maß erreicht ist. Beim Rundschleifen dreht sich das Werkstück um seine eigene Achse, während sich die Scheibe gleichzeitig dreht und entlang der Werkstücklänge verfahren wird.

Selbstschärfende Eigenschaft der Schleifscheibe

Einer der wichtigsten und einzigartigsten Aspekte des Schleifscheibenverhaltens ist selbstschärfend . Da Schleifkörner während des Gebrauchs stumpf werden, erhöhen sich die auf sie wirkenden Schleifkräfte. Schließlich bricht entweder das Korn (wodurch eine neue scharfe Kante freigelegt wird) oder die Bindung, die das Korn hält, bricht, wodurch das stumpfe Korn freigesetzt wird und darunter ein frisches, scharfes Korn freigelegt wird. Aus diesem Grund ist die „Sorte“ (Härte) einer Schleifscheibe wichtig: Eine zu harte Scheibe behält stumpfe Körner zu lange (was zu Glasur und Hitzestau führt), während eine zu weiche Scheibe die Körner vorzeitig abwirft (was zu schnellem Scheibenverschleiß führt).

Die richtige Scheibensorte muss auf das Werkstückmaterial abgestimmt sein. Harte Materialien wie gehärteter Werkzeugstahl erfordern eine weichere Schleifscheibe (damit die Körner leichter abbrechen), während weiche Materialien wie Aluminium möglicherweise eine härtere Schleifscheibe benötigen, um zu verhindern, dass sich die Scheibe zu schnell abnutzt.

Rolle des Kühlmittel- und Wärmemanagements

Beim Schleifen entsteht aufgrund der Reibung erhebliche Wärme. Die Temperaturen in der Mahlzone können kurzzeitig ansteigen 800°C bis 1.500°C im Extremfall. Ohne ausreichende Kühlung führt diese Hitze zu thermischen Schäden am Werkstück: Verbrennungen, Mikrorisse, Eigenspannungen, Änderungen der Oberflächenhärte und Maßungenauigkeiten. Schneidflüssigkeiten (Kühlmittel) – in der Regel wasserbasierte Emulsionen oder synthetische Flüssigkeiten – werden auf die Schleifzone aufgetragen, um Wärme zu absorbieren, die Kontaktfläche zu schmieren und Späne (feine Metall- und Schleifpartikel) wegzuspülen. Die richtige Anwendung des Kühlmittels ist für die Schleifqualität ebenso wichtig wie die Scheibenauswahl oder die Vorschubgeschwindigkeit.

Haupttypen von Schleifmaschinen und ihre Anwendungen

Es gibt keine universelle Schleifmaschine. Verschiedene Typn werden für spezifische Werkstückgeometrien, Materialien und Präzisionsanforderungen entwickelt und optimiert. Hier finden Sie eine detaillierte Aufschlüsselung der häufigsten Typen:

Flachschleifmaschine

Flachschleifmaschinen erzeugen ebene Oberflächen an Werkstücken. Die gebräuchlichste Konfiguration verwendet eine horizontale Spindel mit einer Umfangsschleifscheibe und einem hin- und hergehenden Arbeitstisch. Das Werkstück wird typischerweise auf einer Magnetspannplatte gehalten. Flächenschleifmaschinen werden häufig zur Endbearbeitung von Werkzeugstahlplatten, Formbasen, Maschinenschlitten und allen Teilen verwendet, die eine ebene, glatte Referenzoberfläche erfordern. Ebenheitstoleranzen von 0,002 bis 0,005 mm sind routinemäßig erreichbar.

Rundschleifmaschine

Zylinderschleifmaschinen werden zum Schleifen der Außen- oder Innenflächen zylindrischer Werkstücke wie Wellen, Stifte, Hülsen und Bohrungen verwendet. Beim Außenrundschleifen dreht sich das Werkstück zwischen Spitzen oder in einem Spannfutter, und die Scheibe verfährt entlang ihrer Länge. Beim Innenrundschleifen (Innenrundschleifen) wird eine kleine Scheibe in eine Bohrung eingesetzt, um die Innenfläche zu schleifen. Das Rundschleifen ist für die Herstellung von Lagersitzen, Hydraulikzylinderstangen und Präzisionsspindeln unerlässlich – Bauteile, die Rundheitstoleranzen von erfordern 0,001 mm oder weniger .

Spitzenlose Schleifmaschine

Beim spitzenlosen Schleifen wird das Werkstück nicht zwischen Spitzen oder in einem Spannfutter gehalten. Stattdessen wird es auf einer Arbeitsauflageplatte abgestützt und von einer Regelscheibe gesteuert, während die Schleifscheibe Material abträgt. Dieser Aufbau ermöglicht das kontinuierliche, automatisierte Schleifen von zylindrischen Teilen wie Stangen, Rohren und Stiften bei sehr hohen Produktionsraten. Spitzenlose Schleifmaschinen werden häufig bei der Herstellung von Verbindungselementen, Hydraulikkomponenten und Automobilteilen eingesetzt. Eine einzige spitzenlose Schleifmaschine kann bearbeiten Hunderte Teile pro Stunde mit gleichbleibenden Durchmessertoleranzen.

Werkzeug- und Fräserschleifmaschine

Diese Spezialmaschinen schleifen Schneidwerkzeuge wie Schaftfräser, Bohrer, Reibahlen, Gewindebohrer und Fräser. Sie verfügen über komplexe Mehrachsaufbauten und sind in Werkzeugmachereien und Schleifereien zu finden. Die Möglichkeit, Schneidwerkzeuge nachzuschärfen, verlängert ihre Lebensdauer erheblich – ein ordnungsgemäß nachgeschärfter Schaftfräser kann die Leistung eines neuen zu einem Bruchteil der Kosten erreichen.

Tischschleifer

Der Tischschleifer ist eine einfache, kompakte Maschine, die auf einer Werkbank montiert ist und über eine oder zwei Schleifscheiben verfügt, die auf einer horizontalen Spindel montiert sind. Es wird zum Grobschleifen, Entgraten, Schärfen von Handwerkzeugen und zum leichten Materialabtrag verwendet. Obwohl es sich nicht um eine Präzisionsmaschine handelt, ist sie eine der weltweit am häufigsten in Werkstätten, Garagen und Wartungseinrichtungen eingesetzten Schleifmaschinen. Standard-Tischschleifmaschinen laufen typischerweise mit 3.450 U/min und verwenden Sie Raddurchmesser von 6 bis 8 Zoll.

Winkelschleifer (Handgerät)

Der Winkelschleifer ist ein handgeführtes Elektrowerkzeug zum Schneiden, Schleifen und Polieren von Metall, Stein und anderen Materialien. Es ist eines der vielseitigsten und am weitesten verbreiteten Elektrowerkzeuge im Baugewerbe, in der Fertigung und in der Metallbearbeitung. Winkelschleifer verwenden scheibenförmige Schleifscheiben, Trennscheiben, Fächerschleifscheiben oder Drahtbürsten und arbeiten typischerweise mit Geschwindigkeiten dazwischen 6.000 und 12.000 U/min . Übliche Scheibendurchmesser sind 4,5 Zoll (115 mm), 5 Zoll (125 mm) und 9 Zoll (230 mm).

Schlüsselkomponenten einer Schleifmaschine

Das Verständnis der Hauptkomponenten einer Schleifmaschine hilft zu entschlüsseln, wie die Maschine Präzision und Kontrolle erreicht. Während die Konfigurationen je nach Maschinentyp variieren, haben die meisten Schleifmaschinen die folgenden Kernkomponenten gemeinsam:

• Basis (Bett): Das schwere Gusseisen- oder Stahlfundament, das alle anderen Komponenten trägt. Seine Steifigkeit und vibrationsdämpfenden Eigenschaften wirken sich direkt auf die Qualität der Oberflächenbeschaffenheit aus. Eine starre Basis minimiert die Durchbiegung unter Schnittkräften.
• Schleifscheibe: Das primäre Schneidwerkzeug besteht aus in einer Matrix gebundenen Schleifkörnern. Zu den Scheibenspezifikationen gehören Schleifmitteltyp, Körnung, Qualität, Struktur und Bindungsart – alle in einem standardisierten Kennzeichnungssystem kodiert (z. B. A60-K5-V für eine Scheibe aus keramischem Aluminiumoxid).
• Radschutz: Ein Schutzgehäuse um die Schleifscheibe, das im Falle eines Scheibenbruchs Bruchstücke aufhält. Dies ist eine kritische Sicherheitskomponente und wird von der OSHA und anderen Sicherheitsstandards gefordert.
• Spindel: Die rotierende Welle, die die Schleifscheibe antreibt. Spindellager müssen von hoher Qualität sein, um Unrundheit zu minimieren, die sich direkt auf die Oberflächenbeschaffenheit auswirken würde. Hochgeschwindigkeitsspindeln in CNC-Schleifmaschinen werden häufig durch eingebaute (Integral-)Motoren angetrieben.
• Arbeitstisch: Die Oberfläche oder Vorrichtung, die das Werkstück hält und zuführt. Bei Flachschleifmaschinen bewegt sich der Tisch horizontal hin und her. Bei Rundschleifmaschinen ist der Tisch längsverfahrbar. Bei CNC-Schleifmaschinen wird die Tischbewegung durch Servomotoren über die CNC-Steuerung gesteuert.
• Werkstückhaltevorrichtung: Magnetische Spannfutter, Schraubstöcke, Spitzen, Spannfutter oder Vorrichtungen, die das Werkstück während des Schleifens sicher halten. Die Wahl der Werkstückspannung hängt von der Werkstückgeometrie und dem Material ab.
• Radabrichtsystem: Ein Gerät (Diamantabrichter, Rotationsabrichter oder Abrichtrolle), mit dem die Schleifscheibe abgerichtet und abgerichtet wird – ihre Form wird wiederhergestellt, Unwucht korrigiert und frische Schleifkörner freigelegt. Regelmäßiges Abrichten ist für die Aufrechterhaltung der Schleifgenauigkeit und die Vermeidung von Werkstückverbrennungen unerlässlich.
• Kühlmittelsystem: Tanks, Pumpen, Filter und Düsen, die der Schleifzone Kühlmittel zuführen. Moderne CNC-Schleifmaschinen verwenden Hochdruck-Kühlmittelsysteme, die Flüssigkeit liefern 10 bis 70 bar die Grenzluftschicht um das sich schnell drehende Rad herum zu durchdringen und die eigentliche Schleifkontaktzone zu erreichen.
• CNC-Steuerung (in CNC-Schleifmaschinen): Die computergesteuerte numerische Steuereinheit, die alle Achsbewegungen, Spindelgeschwindigkeiten, Vorschubgeschwindigkeiten, Abrichtzyklen und Messungen während des Prozesses verwaltet. Moderne CNC-Schleifmaschinen können Hunderte von Teileprogrammen speichern und in Fabrikautomatisierungssysteme integrieren.

Schleifscheiben-Spezifikationen erklärt

Die Schleifscheibe ist das Herzstück jeder Schleifmaschine. Die Wahl des falschen Rades ist eine der häufigsten Ursachen für schlechte Ergebnisse – Brennen, Rattern, schneller Radverschleiß oder schlechte Oberflächengüte. Schleifscheiben werden durch ein standardisiertes System spezifiziert, das fünf Schlüsselmerkmale kodiert:

1. Schleifmitteltyp: „A“ = Aluminiumoxid (für Stahl und Eisenmetalle), „C“ = Siliziumkarbid (für Gusseisen, Nichteisenmetalle, Keramik), „B“ = CBN (kubisches Bornitrid, für gehärteten Stahl), „D“ = Diamant (für Hartmetall und Keramik).
2. Körnung: Eine Zahl, die die Korngröße des Schleifmittels angibt. Grobe Körnungen (8–24) entfernen Material schnell, hinterlassen aber eine raue Oberfläche. Mittlere Körnungen (30–60) sind für allgemeine Zwecke geeignet. Feine Körnungen (70–220) sorgen für glatte Oberflächen. Für das Superfinish werden sehr feine Körnungen (240 ) verwendet.
3. Grad (Härte): Ein Buchstabe von A (sehr weich) bis Z (sehr hart), der die Stärke der Bindung angibt, die die Körner hält. Für harte Werkstücke werden weichere Sorten verwendet; härtere Sorten für weiche Werkstücke.
4. Struktur: Eine Zahl (1–15), die den Abstand zwischen den Schleifkörnern angibt. Dichte Strukturen (geringe Anzahl) sorgen für feine Oberflächen. Offene Strukturen (hohe Zahlen) ermöglichen die Spanabfuhr und eignen sich besser für weiche oder gummiartige Materialien.
5. Anleihetyp: „V“ = glasiert (am häufigsten, starr, wird für Präzisionsschleifen verwendet), „R“ = Gummi (flexibel, wird zum Regulieren von Rädern und Polieren verwendet), „B“ = Kunstharz (für Hochgeschwindigkeitsschleifen und grobe Bearbeitungen), „E“ = Schellack (für feine Oberflächen).

Als praktisches Beispiel ist ein Rad markiert A46-L5-V ist eine Aluminiumoxidscheibe, Körnung 46 (mittel), Güteklasse L (mittelhart), Struktur 5 (mitteldicht), keramisch gebunden – eine typische Allzweckscheibe zum Flachschleifen von Stahl.

Der Schleifvorgang: Schritt für Schritt

Um konsistente und qualitativ hochwertige Ergebnisse zu erzielen, ist es wichtig, den Ablauf eines Schleifvorgangs zu verstehen – und nicht nur die Maschine selbst. Hier ist ein typischer Ablauf für das Präzisions-Flachschleifen:

1. Werkstückvorbereitung: Reinigen Sie die Werkstückoberfläche und prüfen Sie sie auf Maßtoleranz (die zum Schleifen verbleibende Materialmenge, typischerweise 0,1 bis 0,5 mm). Grate und große Unebenheiten sollten vor dem Schleifen entfernt werden.
2. Radauswahl und Montage: Wählen Sie den passenden Scheibentyp, die Körnung und die Sorte für das erforderliche Material und die erforderliche Oberfläche. Montieren Sie das Rad auf der Spindel und befolgen Sie dabei die Flansch- und Drehmomentangaben des Herstellers. Überschreiten Sie niemals die angegebene maximale Betriebsgeschwindigkeit des Rades.
3. Auswuchten der Räder: Wuchten Sie das montierte Rad statisch oder dynamisch aus, um Vibrationen zu reduzieren, die sonst zu Rattermarken auf der Werkstückoberfläche führen würden.
4. Radabrichten: Richten Sie die Scheibe ab und richten Sie sie mit einem Diamantabrichter oder einem rotierenden Abrichtwerkzeug ab, um sicherzustellen, dass die Scheibenfläche flach und rund ist und offene, scharfe Schleifkörner aufweist.
5. Werkstückeinrichtung: Montieren Sie das Werkstück auf der Magnetspannplatte oder Vorrichtung. Stellen Sie bei Magnetspannfuttern sicher, dass das Werkstück entmagnetisiert oder richtig zum Magnetfeld ausgerichtet ist, um eine maximale Haltekraft zu erzielen.
6. Einstellparameter: Stellen Sie die Vorschubgeschwindigkeit des Tisches (normalerweise 5–25 m/min beim Flachschleifen), den Quervorschub (0,5–3 mm pro Tischdurchgang) und den Vorschub (Schnitttiefe, 0,005–0,025 mm pro Durchgang beim Schlichten, bis zu 0,1 mm beim Schruppen) ein.
7. Grobschliff: Entfernen Sie Schüttgut mit größeren Vorschüben und Schnitttiefen. Lassen Sie für den Enddurchgang 0,02–0,05 mm übrig.
8. Fertigschleifen: Reduzieren Sie die Schnitttiefe erheblich, erhöhen Sie den Kühlmittelfluss und führen Sie mehrere „Funkendurchgänge“ durch (Tischdurchläufe ohne Vorschub), bis die Funkenbildung aufhört. Dadurch wird sichergestellt, dass sich das Rad vollständig von der elastischen Verformung erholt hat und die Oberfläche die gewünschte Abmessung aufweist.
9. Messung und Inspektion: Entfernen Sie das Werkstück und messen Sie die Abmessung mit einem Mikrometer, einem Höhenmessgerät oder einem KMG. Überprüfen Sie die Oberflächenrauheit bei Bedarf mit einem Profilometer.

Oberflächenbeschaffenheitsparameter beim Schleifen

Einer der Hauptgründe für die Wahl des Schleifens gegenüber anderen Bearbeitungsverfahren ist die außergewöhnliche Oberflächengüte, die damit erzielt werden kann. Die Oberflächengüte wird anhand von Parametern wie Ra (arithmetischer Mittenrauwert), Rz (mittlere Rauheitstiefe) und Rmax (maximale Rauheitshöhe) gemessen. Folgendes kann Schleifen realistischerweise erreichen:

• Grobschleifen: Ra 3,2–6,3 µm (vergleichbar mit Fräsen)
• Allgemeiner Präzisionsschliff: Ra 0,8–1,6 µm
• Feinschliff: Ra 0,2–0,4 µm
• Superfinish (Honen/Läppen nach dem Schleifen): Ra 0,025–0,1 µm

Als Referenz: Eine standardmäßig gedrehte Wellenoberfläche hat Ra 1,6–3,2 µm. Ein Lagerlaufring ist geschliffen Ra 0,2 µm ist viel glatter – dieser Grad der Oberflächenbeschaffenheit ist entscheidend für Wälzlager, Präzisionsspindeln und hydraulische Dichtflächen. Je feiner die Körnung und je leichter der Schlichtdurchgang, desto geringer ist der erzielbare Ra-Wert.

Vorteile und Grenzen von Schleifmaschinen

Vorteile

• Außergewöhnliche Präzision: Beim Schleifen werden routinemäßig Toleranzen von ±0,001 mm oder besser erreicht, was weit über dem liegt, was die meisten anderen Bearbeitungsprozesse konstant erreichen können.
• Fähigkeit zur Bearbeitung harter Materialien: Gehärtete Stähle (60 HRC), Hartmetall, Keramik und Glas können effektiv geschliffen werden. Die meisten Schneidwerkzeuge können diese Materialien nicht bearbeiten.
• Hervorragende Oberflächengüte: Schleifen erzeugt die glattesten Oberflächen aller herkömmlichen Bearbeitungsverfahren, wodurch Reibung, Verschleiß und Geräusche in den zusammenpassenden Komponenten reduziert werden.
• Vielseitigkeit: Mit der richtigen Scheibe und Einrichtung können Schleifmaschinen flache, zylindrische, konische, mit Gewinde versehene und komplexe Profiloberflächen erzeugen.
• Hohe Produktionsraten (spitzenloses Schleifen): Das spitzenlose Schleifen kann Hunderte von Teilen pro Stunde mit gleichbleibender Genauigkeit schleifen und ist somit ideal für die Massenproduktion.

Einschränkungen

• Langsamer Materialabtrag: Im Vergleich zum Fräsen oder Drehen erfolgt beim Schleifen ein langsamer Materialabtrag. Es eignet sich nicht als primäres Schruppverfahren für großen Materialabtrag.
• Wärmeerzeugung: Die Gefahr einer thermischen Schädigung des Werkstücks (Verbrennen, Erweichen, Eigenspannung) erfordert eine sorgfältige Prozesskontrolle und ausreichende Kühlmittelzufuhr.
• Radverschleiß und Abnutzung: Schleifscheiben müssen regelmäßig nachgerichtet werden, um die Genauigkeit aufrechtzuerhalten, was die Zykluszeit und die Scheibenkosten erhöht.
• Sicherheitsbedenken: Der Bruch der Schleifscheibe bei hoher Geschwindigkeit stellt ein ernstes Sicherheitsrisiko dar. Eine ordnungsgemäße Radinspektion, Bewachung und Einhaltung der Geschwindigkeit sind obligatorisch.
• Kosten: Präzisionsschleifmaschinen, insbesondere CNC-Rund- und Flachschleifmaschinen, sind teuer. Maschinenkosten, Werkzeuge (CBN- und Diamantscheiben) und Kühlmittelmanagement erhöhen die Betriebskosten.

CNC-Schleifmaschinen: Der moderne Standard

Der Wechsel von manuellen zu CNC-Schleifmaschinen (Computer Numerical Control) hat die Präzisionsfertigung in den letzten drei Jahrzehnten verändert. Es kann beispielsweise mit einer modernen CNC-Rundschleifmaschine gearbeitet werden 5 bis 7 simultane CNC-Achsen , richten die Scheibe automatisch ab, führen eine prozessbegleitende Messung durch (Messung der Werkstückabmessungen beim Schleifen) und kompensieren den Scheibenverschleiß in Echtzeit – alles ohne Bedienereingriff.

Zu den wesentlichen Vorteilen von CNC-Schleifmaschinen gegenüber manuellen Maschinen gehören:

• Wiederholbarkeit: CNC-Maschinen können bei Tausenden von Teilen in einem Produktionslauf die gleiche Toleranz einhalten, ohne dass eine Anpassung durch den Bediener erforderlich ist.
• Komplexe Profile: Durch CNC-Schleifen können komplexe, nicht kreisförmige Querschnitte (Nockenwellen, Kurbelwellen), Gewindeschleifen und Zahnradschleifen erzeugt werden, die manuell unmöglich oder unpraktisch wären.
• Automatisierungsintegration: CNC-Schleifmaschinen können in das Be- und Entladen von Teilen durch Roboter integriert werden, was eine mannlose (mannlose) Produktion ermöglicht.
• Datenerfassung: Moderne CNC-Schleifmaschinen sind bereit für Industrie 4.0, erfassen Prozessdaten (Kräfte, Temperaturen, Scheibenzustand) und stellen eine Verbindung zu Manufacturing Execution Systemen (MES) her.

Zu den wichtigsten Herstellern von CNC-Schleifmaschinen gehören STUDER (Schweiz), JUNKER (Deutschland), Okuma (Japan), ANCA (Australien) und United Schleifen Group. Hoch-End-CNC-Rundschleifmaschinen dieser Hersteller können überall kosten 150.000 USD bis über 1.000.000 USD abhängig von Größe, Leistungsfähigkeit und Automatisierungsgrad.

Sicherheitspraktiken für den Betrieb von Schleifmaschinen

Schleifmaschinen sind leistungsstark und verfügen über schnell rotierende Schleifscheiben, die bei unsachgemäßer Verwendung schwere Verletzungen verursachen können. Der Standard 29 CFR 1910.215 der U.S. Occupational Safety and Health Administration (OSHA) regelt speziell die Sicherheit von Schleifscheibenmaschinen. Zu den wichtigsten Sicherheitspraktiken gehören:

• Ringtest vor der Montage: Klopfen Sie vor der Montage mit einem nichtmetallischen Gegenstand auf eine Schleifscheibe. Ein deutliches Klingeln zeigt an, dass das Rad in Ordnung ist; Ein dumpfer Schlag deutet auf Risse hin. Benutzen Sie niemals ein gerissenes Rad.
• Überschreiten Sie niemals die maximale Drehzahl: Jede Schleifscheibe ist mit ihrer maximalen Betriebsgeschwindigkeit gekennzeichnet. Eine Überschreitung kann zu einem katastrophalen Radzerfall führen. Überprüfen Sie immer die Spindeldrehzahl, bevor Sie ein Rad montieren.
• Verwenden Sie immer Radschützer: Die Schutzvorrichtungen müssen ordnungsgemäß installiert und eingestellt sein. Der OSHA-Standard verlangt, dass der Schutz mindestens 270 Grad des Radumfangs umschließt.
• Persönliche Schutzausrüstung (PSA): Schutzbrille oder Gesichtsschutz, Gehörschutz (Schleifgeräusche überschreiten oft 85 dB) und geeignete Handschuhe (für den Umgang mit Rädern, nicht beim Betrieb an rotierenden Teilen).
• Kühlmittelmanagement: Halten Sie die Kühlmittelsysteme sauber, um Bakterienwachstum zu verhindern. Möglicherweise ist eine Nebelabsaugung erforderlich, um das Einatmen von Kühlmittelaerosolen zu verhindern, die feine Metallpartikel enthalten.
• Richtige Radlagerung: Lagern Sie Schleifscheiben in einer trockenen, temperaturstabilen Umgebung auf gepolsterten Gestellen. Verglaste Räder sind spröde und dürfen nicht fallen gelassen oder einem Temperaturschock ausgesetzt werden.

Schleifen im Vergleich zu anderen Bearbeitungsverfahren: Wann Sie sich für Schleifen entscheiden sollten

Schleifen ist nicht immer die richtige Wahl. Zu einer guten Planung des Fertigungsprozesses gehört es, zu wissen, wann geschliffen und wann andere Verfahren eingesetzt werden sollten.

Wählen Sie das Schleifen, wenn das Werkstück gehärtet ist (HRC 50), wenn die Anforderungen an die Oberflächengüte Ra 0,8 µm oder besser sind, wenn die Maßtoleranzen enger als ±0,01 mm sind oder wenn das Material (Hartmetall, Keramik) mit herkömmlichen Schneidwerkzeugen nicht bearbeitet werden kann. Bei weichen Materialien mit lockeren Toleranzen ist Drehen oder Fräsen wirtschaftlicher.

Industrielle Anwendungen von Schleifmaschinen

Schleifmaschinen sind in praktisch jeder High-Tech-Branche fest in der Herstellung von Präzisionskomponenten verankert. Hier ist ein Blick darauf, wo das Schleifen am wichtigsten ist:

• Automobilindustrie: Nockenwellen, Kurbelwellen, Getriebewellen, Kolbenbolzen, Bremsscheiben und Ventilsitze werden alle mit engen Toleranzen geschliffen. Ein einziges modernes Auto enthält Hunderte zermahlener Metallkomponenten.
• Luft- und Raumfahrt: Wurzelformen von Turbinenschaufeln, Fahrwerkskomponenten, Flugzeugtriebwerkswellen und Strukturhalterungen müssen oft geschliffen werden, um die Kombination aus engen Toleranzen und glatten Oberflächen zu erreichen, die für Ermüdungsfestigkeit und Sicherheitszertifizierung erforderlich sind.
• Lagerherstellung: Wälzlager – das präzisionsintensivste Massenprodukt in der Industrie – basieren fast ausschließlich auf dem Schleifen ihrer Innenringe, Außenringe und Wälzkörper. Die Rundheit und Oberflächenbeschaffenheit der Lagerlaufbahnen muss im Submikrometerbereich liegen.
• Medizinische Geräte: Orthopädische Implantate (Hüft- und Knieersatz), chirurgische Instrumente und zahnmedizinische Werkzeuge werden geschliffen, um biokompatible Oberflächen und präzise Abmessungen zu erzielen.
• Elektronik- und Halbleiterfertigung: Das Hinterschleifen von Siliziumwafern (Ausdünnen von Wafern von ~750 µm auf 50–150 µm) und das Präzisionsschleifen von Substraten für elektronische Komponenten sind spezielle Schleifanwendungen, die für die Halbleiterproduktion von entscheidender Bedeutung sind.
• Werkzeug- und Formenbau: Stempel, Matrizen, Formen und Schneidwerkzeuge werden durch Schleifen in Form gebracht und geschärft. Die Werkzeugschleifmaschine ist eine der wichtigsten Maschinen in jeder Präzisionswerkzeugwerkstatt.
