Was ist eine CNC-Federformmaschine? Was ist das Funktionsprinzip?

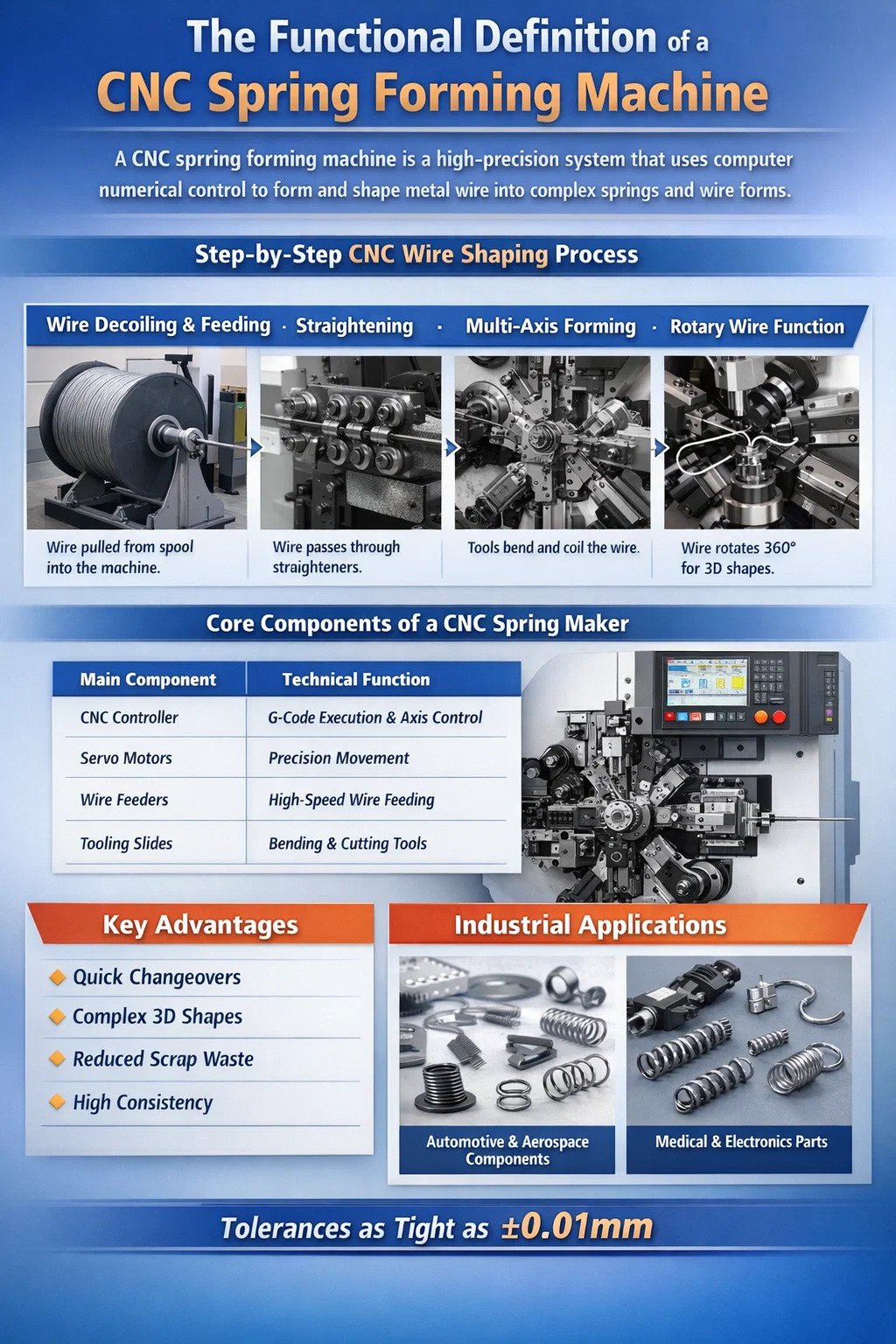

Die funktionale Definition von a CNC-Federformmaschine

A CNC-Federformmaschine ist ein hochpräzises Fertigungssystem, das computergestützte numerische Steuerung nutzt, um das Biegen, Aufwickeln und Formen von Metalldraht in komplexe Federgeometrien und komplizierte Drahtformen zu automatisieren. Im Gegensatz zu herkömmlichen mechanischen Federmachern, die auf festen Nockenwellen basieren, verwendet diese moderne Ausrüstung mehrere unabhängige Servomotoren um verschiedene Achsen zu steuern und so nicht standardmäßige Formen zu erstellen, die manuell nicht zu erreichen wären.

In einer Standard-Industrieumgebung bilden diese Maschinen das Rückgrat der Drahtkomponentenproduktion und können Drahtdurchmesser von bis zu verarbeiten 0,15 mm bis über 10 mm . Die Maschine führt den Draht durch eine Reihe von Rollen und formt ihn mithilfe spezieller Werkzeuge, die sich mit chirurgischer Präzision im dreidimensionalen Raum bewegen. Diese Technologie gewährleistet eine hohe Wiederholgenauigkeit , wobei oft so enge Toleranzen eingehalten werden wie ±0,01 mm über Produktionsläufe von mehreren Millionen Einheiten.

Schritt-für-Schritt-Arbeitsprinzip der CNC-Drahtformung

Der Betrieb einer CNC-Federformmaschine ist eine Abfolge hochsynchronisierter mechanischer Bewegungen. Der Prozess beginnt beim Rohmaterial und endet mit einem fertigen, wärmebehandelten oder gebrauchsfertigen Bauteil. Die folgenden Mechaniken beschreiben den Weg des Drahtes durch die Maschine:

Abwickeln und Zuführen von Drähten

Der Metalldraht, meist aus Edelstahl, Kohlenstoffstahl oder Kupferlegierungen, wird von einer großen Rolle oder Spule abgezogen. Die Maschine Drahtvorschubsystem verwendet Hochleistungsrollen, die von einem Servomotor mit hohem Drehmoment angetrieben werden. Diese Rollen müssen ausreichend Druck ausüben, um den Draht zu ziehen, ohne ihn zu plattzudrücken, sodass die Vorschublänge auf den Mikromillimeter genau ist.

Richten und Materialvorbereitung

Da der Draht in einer Spule gelagert wurde, weist er eine natürliche Krümmung oder ein „Gedächtnis“ auf. Bevor es zu einer Formgebung kommt, wird der Draht durchlaufen Drahtrichtgeräte . Diese bestehen aus einer Reihe von Rollen, die sowohl in horizontaler als auch in vertikaler Ebene angeordnet sind. Durch wechselnde Spannung entfernt das Richtgerät alle Knicke und Biegungen und präsentiert den Formwerkzeugen eine perfekt gerade Drahtlinie.

Mehrachsiges synchronisiertes Umformen

Wenn der Draht aus der zentralen Führung (der Pinole) austritt, gelangt er in die Formzone. In einem CNC-Federformmaschine Dabei werden mehrere Werkzeugschlitten um den Draht herum positioniert. Jede Folie kann unabhängig voneinander bewegt werden. Zum Beispiel in einem 12-Achsen-Maschine können mehrere Werkzeuge gleichzeitig oder in einer vorprogrammierten Reihenfolge aus unterschiedlichen Winkeln auf den Draht schlagen, um Schleifen, Biegungen oder Spulen zu erzeugen.

Die Rolle der Drehdrahtfunktion

Viele fortschrittliche Maschinen verfügen über eine rotierende Drahtachse . Anstatt nur die Werkzeuge um den Draht herum zu bewegen, kann die Maschine den Draht selbst um 360 Grad drehen. Dies bietet eine zusätzliche Dimension an Flexibilität und ermöglicht die Bildung komplexer 3D-Formen, ohne dass der Zuführprozess unterbrochen oder übermäßig komplizierte Werkzeugaufbauten verwendet werden müssen.

Kernkomponenten eines modernen CNC-Federherstellers

Die Effizienz von a CNC-Federformmaschine ist das Ergebnis der Synergie zwischen seiner mechanischen Hardware und dem elektronischen Steuerungssystem. Die folgende Tabelle hebt die wesentlichen Hardwarekomponenten hervor, die in einer professionellen Maschine zu finden sind.

Vorteile gegenüber herkömmlichen nockengetriebenen Systemen

Der Wechsel von mechanischen Nocken zu CNC-Federformmaschine Die Technologie hat die Federnherstellungslandschaft revolutioniert. Die Hauptvorteile liegen in der Effizienz und Vielseitigkeit:

• Reduzierte Einrichtungszeit: Herkömmliche Maschinen erfordern manuelle Nockeneinstellungen, die 4 bis 8 Stunden dauern können. Eine CNC-Maschine kann umprogrammiert werden unter 30 Minuten .
• Komplexe Geometrie: Diese Maschinen können produzieren doppelte Torsionsfedern , Batteriekontakte und 3D-Drahtformen in einem einzigen Arbeitsgang, wodurch ein sekundäres manuelles Biegen entfällt.
• Materialeinsparungen: Durch die präzise Steuerung der Vorschub- und Schneidvorgänge wird der Metallausschuss minimiert, der bei der Massenproduktion einen erheblichen Kostenfaktor darstellt.
• Konsistenz: Sobald ein Programm verifiziert ist, kann die Maschine produzieren 100.000 identische Teile mit Nullabweichung, was für sicherheitskritische Komponenten in der Automobilindustrie von entscheidender Bedeutung ist.

Anwendungen und Industrieproduktion

Die Ausgabe von a CNC-Federformmaschine wird in nahezu allen Bereichen des modernen Lebens eingesetzt. Da die Maschine unterschiedliche Drahtquerschnitte (rund, flach oder quadratisch) verarbeiten kann, sind ihre Einsatzmöglichkeiten nahezu unbegrenzt:

Automobil und Luft- und Raumfahrt

Hersteller verwenden diese Maschinen zur Herstellung von Sitzrahmenfedern, Motorventilfedern und Einspritzventilklemmen. Diese Teile müssen extremen Belastungen und Temperaturen standhalten, sodass die Maschine hochfeste Legierungen wie z. B. verarbeiten kann Inconel oder Chromsilizium .

Elektronik und medizinische Geräte

Kleinformatig CNC-Federformmaschines produzieren Mikrofedern für Smartphone-Kameramodule und chirurgische Instrumente. In diesem Maßstab ist die Präzision der Maschine bei der Handhabung von Drähten mit einer Dicke von bis zu … 0,1 mm ist von größter Bedeutung.

Abschließende technische Zusammenfassung

Abschließend ist die CNC-Federformmaschine stellt die Spitze der Kabelverarbeitungstechnologie dar. Durch die Kombination leistungsstarker Servomotoren mit einer ausgeklügelten Softwaresteuerung verwandelt es eine einfache Drahtrolle in ein komplexes mechanisches Bauteil. Seine Fähigkeit, mehrere Vorgänge – Zuführen, Richten, Biegen, Aufwickeln und Schneiden – in einem einzigen automatisierten Zyklus durchzuführen, macht es zu einem unverzichtbaren Vorteil für jede moderne Fabrik, die eine Hochgeschwindigkeits- und Hochpräzisionsproduktion anstrebt.
