Torsionsfederdesign: Gleichungen, Materialien und Maschinenführer

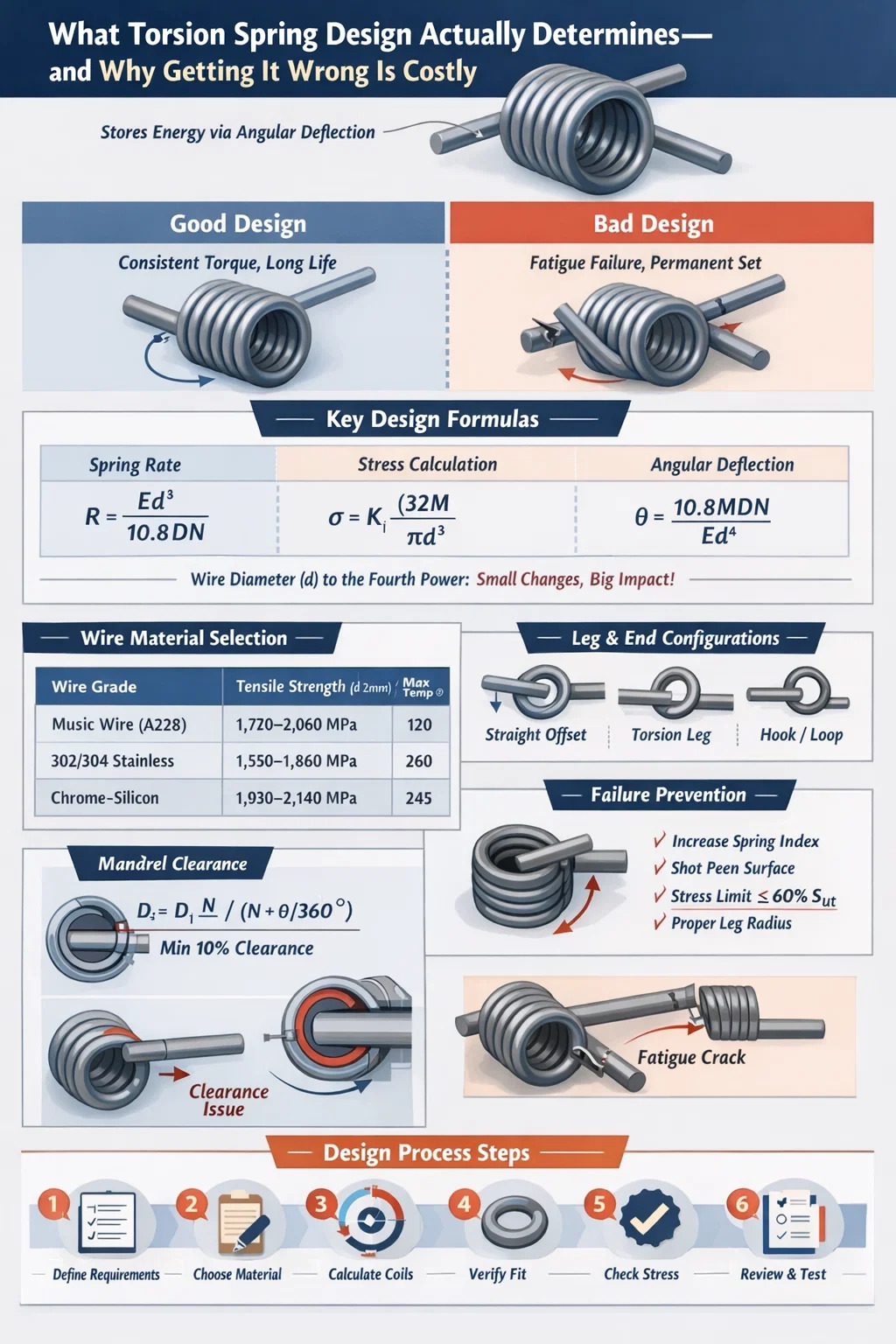

Was das Design der Torsionsfeder tatsächlich ausmacht – und warum es kostspielig ist, etwas falsch zu machen

Beim Entwurf einer Torsionsfeder werden die Geometrie, das Material, die Belastungseigenschaften und die Herstellungstoleranzen einer Feder festgelegt, die Energie durch Winkelauslenkung und nicht durch lineare Kompression oder Ausdehnung speichert. Bei richtiger Konstruktion liefert die Feder über Tausende – oder Millionen – Zyklen hinweg ein konstantes Drehmoment. Wenn Sie etwas falsch machen, kommt es zu einem vorzeitigen Ermüdungsversagen, bleibenden Verformungen oder unvorhersehbaren Drehmomentkurven, die den nachgeschalteten Mechanismus zerstören.

Die kritischste Designausgabe ist die Federrate (Drehmoment pro Grad Drehung) , typischerweise ausgedrückt in N·mm/° oder lb·in/°. Jeder andere Parameter – Drahtdurchmesser, Spulendurchmesser, Anzahl der aktiven Spulen, Beingeometrie, Endkonfiguration – fließt in diese Zahl ein. Eine Torsionsfedermaschine kann nur produzieren, was die Konstruktion vorgibt, sodass Präzision in der Konstruktionsphase kostspielige Nacharbeiten in der Produktion überflüssig macht.

Dieser Artikel geht durch den gesamten Designprozess: von grundlegenden Gleichungen und Materialauswahl bis hin zu Herstellungsbeschränkungen durch Torsionsfedermaschinen, häufigen Fehlerarten und praktischen Toleranzstrategien für die Massenproduktion.

Kernentwurfsgleichungen, die jeder Ingenieur kennen muss

Die Konstruktion von Torsionsfedern basiert auf einer Reihe gut etablierter mechanischer Gleichungen. Sie zu verstehen ist nicht optional – sie bestimmen, ob Ihre Feder ihre Lebensdauer übersteht oder in den ersten paar tausend Zyklen versagt.

Formel für die Federrate

Die Winkelfederrate R wird berechnet als:

R = Ed⁴ / (10,8 D N)

Dabei ist E der Elastizitätsmodul (MPa), d der Drahtdurchmesser (mm), D der mittlere Spulendurchmesser (mm) und N die Anzahl der aktiven Spulen. Für hartgezogenen Kohlenstoffstahldraht E ≈ 196.500 MPa; für Edelstahl 302/304, E ≈ 193.000 MPa; für Chrom-Silizium (SAE 9254), E ≈ 201.000 MPa.

Beachten Sie, dass der Drahtdurchmesser in der vierten Potenz angezeigt wird. Eine Erhöhung von d um nur 10 % erhöht die Federrate um etwa 46 %. Aus diesem Grund ist der Drahtdurchmesser die empfindlichste Variable bei jeder Torsionsfederkonstruktion – eine kleine Toleranzabweichung hat einen großen Einfluss auf die endgültige Federrate.

Spannungsberechnung und Wahl-Korrekturfaktor

Die Biegespannung in einem Torsionsfederdraht beträgt:

σ = K_i × (32M) / (πd³)

Dabei ist M das aufgebrachte Moment (N·mm), d der Drahtdurchmesser und K_i der Korrekturfaktor für die innere Faserspannung (bei Torsionsfedern auch Wahl-Faktor genannt). K_i berücksichtigt Krümmungseffekte und ist definiert als:

K_i = (4C² - C - 1) / (4C(C - 1))

Wobei C der Federindex = D/d ist. Für einen Federindex von 6 (ein üblicher Wert) ist K_i ≈ 1,24. Für eine enge Spule mit C = 4 steigt K_i auf etwa 1,40. Dies bedeutet, dass bei einer eng gewickelten Feder bei gleichem aufgebrachten Moment eine um 13 % höhere Spannung an der Innenfaser auftritt – ein bedeutender Unterschied, wenn die Ermüdungslebensdauer die Designbeschränkung darstellt.

Winkelauslenkung unter Last

Die gesamte Winkelauslenkung θ (in Grad) beträgt:

θ = 10,8 M D N / (E d⁴)

Diese Gleichung ist die Umkehrung der Federratenformel. Es gibt an, um wie viel sich die Feder bei einem gegebenen Drehmoment dreht. Bei Anwendungen wie Automobiltürscharnieren oder Fensterhebern ist die Kenntnis des genauen Auslenkungswinkels bei jedem Drehmomentniveau für die Mechanikverpackung von entscheidender Bedeutung.

Änderung des Spulendurchmessers bei Durchbiegung

Ein einzigartiges Merkmal von Torsionsfedern: Der Windungsdurchmesser ändert sich, wenn sich die Feder auf- oder abwickelt. Beim Wickeln in Schließrichtung (Spulen ziehen sich zusammen) verringert sich der mittlere Durchmesser. Der neue mittlere Durchmesser D₂ beträgt:

D₂ = D₁ N / (N θ/360°)

Für eine Feder mit 8 aktiven Spulen, die sich um 90° drehen, ist D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ – eine Reduzierung um 3 %. Wenn die Feder über einen Dorn wirkt, muss der Konstrukteur sicherstellen, dass D₂ immer noch ausreichend Spiel bietet; Störungen bei maximaler Auslenkung führen zu katastrophalen Drehmomentspitzen und vorzeitigem Ausfall. Die Standardentwurfspraxis besteht darin, mindestens beizubehalten 10 % Spiel zwischen dem gebogenen Innendurchmesser der Spule und dem Außendurchmesser des Dorns .

Materialauswahl: Anpassung der Drahtsorte an die Anwendungsanforderungen

Die Materialwahl ist untrennbar mit der Torsionsfederkonstruktion verbunden. Der Draht muss über den gesamten Betriebstemperaturbereich die erforderliche Zugfestigkeit, Dauerfestigkeit und Korrosionsbeständigkeit bieten und gleichzeitig mit den Umformfähigkeiten der Torsionsfedermaschine kompatibel bleiben.

Für die meisten industriellen Anwendungen – Türscharniere, Schlösser, Aufroller und elektrische Anschlüsse – Musikkabel (ASTM A228) ist die Standardauswahl . Seine hohe Zugfestigkeit und gleichbleibende Oberflächenqualität ermöglichen Ermüdungslebensdauern von mehr als 500.000 Zyklen bei Belastungen von bis zu 70 % der endgültigen Zugfestigkeit. Hartgezogener Draht kostet 10–15 % weniger, weist jedoch eine rauere Oberflächenbeschaffenheit und eine größere Zugfestigkeitsvariabilität auf, wodurch er besser für statische oder Anwendungen mit geringer Lastbelastung geeignet ist.

Chrom-Silizium-Draht ist zwar teurer, wird jedoch standardmäßig für Ventilfedern und Bremsrückholfedern in der Automobilindustrie verwendet, bei denen die Betriebstemperatur 200–240 °C erreicht und die Spannungsrelaxation minimiert werden muss. Es stellt auch höhere Anforderungen an die Torsionsfedermaschine, da die höhere Härte den Werkzeugverschleiß beschleunigt – ein Faktor, den Sie bei der Konstruktionsprüfung mit dem Hersteller besprechen sollten.

Phosphorbronze und Berylliumkupfer kommen in elektrischen Verbindungsfedern vor, bei denen neben der mechanischen Leistung auch die Leitfähigkeit von Bedeutung ist. Insbesondere Berylliumkupfer ist zwar teuer, erreicht aber Zugfestigkeiten von nahezu 1.400 MPa und behält eine hervorragende Setzfestigkeit bei, wodurch es sich für Präzisionsinstrumente mit engen Drehmomenttoleranzen über eine längere Lebensdauer eignet.

Bein- und Endkonfiguration: Oft unterschätzt, immer kritisch

Die Endkonfiguration einer Torsionsfeder – wie die Beine geformt sind, wo sie die passenden Teile berühren und welche Geometrie sie haben – hat direkten Einfluss auf drei Dinge: die effektive Anzahl aktiver Windungen, die Spannungskonzentration an der Verbindung zwischen Bein und Körper und was die Torsionsfedermaschine realistisch formen kann.

Gemeinsame Endtypen und ihre Kompromisse

• Gerade versetzte Beine — Am häufigsten. Das Bein erstreckt sich tangential vom Körper. Leicht auf einer CNC-Torsionsfedermaschine zu formen; trägt etwa die Hälfte der Beinlänge zur aktiven Spulenzahl bei.
• Gerade Torsionsbeine (radial) — Das Bein erstreckt sich radial nach innen oder außen. Einfachere Einrichtung an der Maschine, erzeugt jedoch eine komplexere Spannungsverteilung am Biegeübergangspunkt.
• Haken und Schlaufen — Wird verwendet, wenn die Feder ohne sekundäres Befestigungselement an einem Stift oder einer Welle befestigt werden muss. Die Hakengeometrie kann mit einer CNC-Torsionsfedermaschine präzise geformt werden, erfordert jedoch Werkzeugwechsel und erhöht die Zykluszeit je nach Komplexität um 8–15 %.
• Kurze und lange Tangentialschenkel — Die Schenkellänge beeinflusst, wie viel Drehmoment auf den Lastpunkt übertragen wird und wie die Feder in der Baugruppe ausgerichtet wird. Längere Schenkel vergrößern den Hebelarm und verringern die zum Erreichen eines bestimmten Drehmoments erforderliche Kraft, erhöhen aber auch die Biegespannung an der Schenkelwurzel.
• Gekreuzter Mittelpunkt (Doppeltorsion) — Zwei in der Mitte verbundene Torsionsfederkörper, gegenläufig gewickelt. Wird dort eingesetzt, wo das Drehmoment symmetrisch sein muss und Platzbeschränkungen zwei separate Federn verhindern. Komplex auf einer Torsionsfedermaschine einzurichten; Typischerweise sind sie hochvolumigen Automobil- oder Industrieanwendungen vorbehalten, bei denen die Werkzeuginvestition gerechtfertigt ist.

Aktiver Spulenbeitrag der Beine

Die effektive Anzahl aktiver Spulen N_a beinhaltet einen Beitrag der Beine. Bei geraden Beinen addiert die Standardnäherung L/(3πD) zur Körperspulenzahl, wobei L die Gesamtlänge beider Beine ist. Bei einer Feder mit einem mittleren Windungsdurchmesser von 20 mm und zwei 30-mm-Beinen kommen dadurch etwa 30/(3π×20) ≈ 0,16 Windungen hinzu – eine kleine, aber nicht triviale Korrektur, wenn enge Federratentoleranzen (±5 % oder besser) erforderlich sind.

Das Ignorieren dieser Korrektur führt zu systematischen Federratenfehlern, die bei der Erstmusterprüfung sichtbar werden und eine Anpassung der Windungsanzahl und zusätzliche Einrichtungszeit der CNC-Torsionsfedermaschine erforderlich machen.

Wie die Torsionsfedermaschine Formen, was herstellbar ist

Eine Torsionsfedermaschine – insbesondere eine CNC-Wickelmaschine mit Torsionsfederfunktion – formt Draht, indem er ihn um einen Wickeldorn biegt und gleichzeitig die Schenkel und Endmerkmale formt. Bereits in der Entwurfsphase, bevor die Werkzeuge geschnitten werden, ist es wichtig zu verstehen, was die Maschine leisten kann und was nicht.

Einschränkungen für Drahtdurchmesserbereich und Federindex

Standardmäßige CNC-Drehfedermaschinen verarbeiten Drahtdurchmesser von ca. 0,10 mm bis 16 mm, je nach Maschinenklasse. CNC-Wickelmaschinen der Einstiegsklasse decken 0,3–3,5 mm ab; Schwere Industriemaschinen verarbeiten 3–16 mm Draht. Der Federindex (D/d) liegt bei den meisten Produktionsläufen praktisch zwischen 4 und 16:

• C unter 4: Die Spule ist zu eng; Die Torsionsfedermaschine hat Mühe, eine gleichmäßige Steigung zu erreichen, und die starke Krümmung erhöht die Spannung innerhalb der Fasern dramatisch. Federn mit C < 4 zeigen fast immer eine vorzeitige Ermüdung an der inneren Spulenoberfläche.
• C über 16: Die Spule ist locker und der Draht neigt beim Formen zum Knicken. Die Maßwiederholbarkeit leidet – oberhalb von C = 16 ist eine Schwankung des Spulendurchmessers von ±3–4 % typisch, im Vergleich zu ±1 %, die bei C = 6–10 erreichbar ist.

Der Sweet Spot für die Herstellung von Torsionsfedermaschinen ist C = 6 bis C = 12 Hier sind die Umformkräfte beherrschbar, der Werkzeugverschleiß vorhersehbar und Maßtoleranzen bei hohen Produktionsgeschwindigkeiten erreichbar.

Fähigkeiten der CNC-Torsionsfedermaschine: Achsen und Präzision

Moderne CNC-Drehfedermaschinen – etwa von Wafios, Numalliance oder Simplex – arbeiten mit 4 bis 8 gesteuerten Achsen. Zu den wichtigsten Fähigkeiten gehören:

• Programmierbarer Beinwinkel in Schritten von 0,1°, der eine präzise Steuerung des Anfangswinkels zwischen den beiden Beinen (des freien Winkels) ermöglicht.
• Drahtvorschubgeschwindigkeit bis zu 200 m/min auf Hochgeschwindigkeitsmaschinen für Drähte mit kleinem Durchmesser, was Produktionsraten von 100–300 Federn pro Minute für einfache Geometrien entspricht
• Automatische Rückfederungskompensation, bei der die Steuerungssoftware der Maschine den Draht über den Zielwinkel hinaus vorbiegt, um die elastische Erholung zu berücksichtigen – entscheidend für das Erreichen von Freiwinkeltoleranzen von ±2° oder besser
• Inline-Drehmomentmessung bei einigen fortschrittlichen Systemen, bei denen die Feder unmittelbar nach dem Formen getestet wird und Teile außerhalb der Toleranz automatisch aussortiert werden

Der freie Winkel – der Winkel zwischen den beiden Beinen im unbelasteten Zustand – ist einer der am schwierigsten zu kontrollierenden Parameter. Eine freie Winkeltoleranz von ±3° bis ±5° ist standardmäßig in der Produktion möglich; ±1° bis ±2° ist mit hochwertigen CNC-Torsionsfedermaschinen und Prozessqualifizierung erreichbar, allerdings zu höheren Kosten pro Stück. Konstrukteure sollten die engste Toleranz angeben, die sie tatsächlich benötigen, und nicht die engste, die sie für möglich halten. Eine übermäßige Festlegung der freien Winkeltoleranz kann die Teilekosten verdoppeln oder verdreifachen, ohne die Produktfunktion zu verbessern.

Wärmebehandlung nach der Umformung

Nach dem Formen werden Torsionsfedern aus vorgehärtetem Draht (Musikdraht, hartgezogen, rostfrei) einem Spannungsarmglühen bei niedriger Temperatur unterzogen – typischerweise 175–230 °C für 20–30 Minuten. Dies reduziert die beim Aufwickeln entstehenden Eigenspannungen, stabilisiert den freien Winkel und verringert die Verformung im Betrieb. Chrom-Silizium- und Chrom-Vanadium-Federn werden aus geglühtem Draht geformt und dann nach dem Aufwickeln in Öl abgeschreckt und angelassen, um die endgültige Härte zu erreichen. Dies ermöglicht eine bessere Kontrolle über die Materialeigenschaften, erfordert jedoch zusätzliche Prozessschritte in der Torsionsfeder-Maschinenlinie.

Kugelstrahlen, das nach der Wärmebehandlung angewendet wird, induziert Druckeigenspannungen auf der Drahtoberfläche und erhöht die Ermüdungsfestigkeitsgrenze um 20–30 % für Federn, die in umgekehrter Biegung arbeiten. Für Torsionsfedern in Anwendungen mit hohen Zyklen (über 500.000 Zyklen) wird Kugelstrahlen fast immer vorgeschrieben, obwohl sich die Teilekosten um 15–25 % erhöhen, da die Alternative – Ermüdungsversagen vor Ort – weitaus teurer ist.

Ermüdungsanalyse und Lebensdauervorhersage für Torsionsfedern

Ermüdungsversagen ist die vorherrschende Versagensart für Torsionsfedern unter zyklischer Belastung. Es beginnt an der inneren Spulenoberfläche (wo die Biegespannung aufgrund der Krümmung am höchsten ist) oder an der Bein-Körper-Verbindung (einem Spannungskonzentrationspunkt). Um die Ermüdungslebensdauer vorherzusagen, müssen sowohl die Spannungsamplitude als auch die mittlere Spannung bekannt sein.

Modifiziertes Goodman-Kriterium für Federermüdung

Das modifizierte Goodman-Kriterium setzt die zulässige Spannungsamplitude σ_a mit der mittleren Spannung σ_m in Beziehung:

σ_a / S_e σ_m / S_ut = 1

Dabei ist S_e die Dauerfestigkeit und S_ut die maximale Zugfestigkeit. Für Musikdraht gilt S_e ≈ 0,45 × S_ut für polierte Proben. Korrekturfaktoren für die Oberflächenbeschaffenheit reduzieren dies auf etwa 0,35–0,38 × S_ut für Produktionsdraht mit Standardoberflächenqualität.

Die Gerber-Parabel wird manchmal als Alternative zur Goodman-Linie verwendet, da sie bei hohen mittleren Spannungsniveaus besser zu empirischen Federermüdungsdaten passt. Allerdings bleibt Goodman konservativer und wird für sicherheitskritische Anwendungen bevorzugt.

Praktische Stressverhältnis-Ziele

Bei der praktischen Torsionsfederkonstruktion sorgen die folgenden Spannungsverhältnisziele für eine zuverlässige Ermüdungsleistung:

• Für unendliche Lebensdauer (>10⁷ Zyklen): maximale Biegespannung ≤ 55–60 % von S_ut
• Für >1×10⁶ Zyklen: Maximalspannung ≤ 65–70 % von S_ut
• Für statische Anwendungen oder <10.000 Zyklen: maximale Belastung ≤ 80 % von S_ut
• Für Federn mit Kugelstrahlen: Die zulässigen Spannungswerte erhöhen sich in allen Kategorien um 15–20 %

Diese Ziele müssen nach der spannungskorrigierten Formel mit dem Wahl-Faktor berechnet werden. Bei Anwendung der nominalen Biegespannungsgleichung ohne Krümmungskorrektur wird die tatsächliche Drahtspannung je nach Federindex um 15–35 % unterschätzt – ein möglicherweise katastrophaler Fehler bei der Konstruktion mit hohen Zyklen.

Stressentspannung und dauerhafte Fixierung

Torsionsfedern können unter anhaltender Belastung eine bleibende Verformung aufweisen – eine dauerhafte Änderung des freien Winkels im Laufe der Zeit aufgrund des Kriechens des Drahtmaterials. Die bleibende Verformung ist temperaturabhängig und wird bei Kohlenstoffstahldrähten oberhalb von 100 °C signifikant. Die maximal zulässige Dauerspannung, die über 1.000 Stunden bei Raumtemperatur auf weniger als 2 % begrenzt werden soll, beträgt etwa 65 % von S_ut für Musikdraht und 70 % für Chrom-Silizium.

Bei Anwendungen, bei denen die Feder in einer komprimierten Position gehalten wird (wie bei vielen Mechanismen in Kraftfahrzeugen und Haushaltsgeräten), muss der Konstrukteur sicherstellen, dass die Dauerspannung bei maximaler Auslenkung diese Grenzwerte nicht überschreitet. Andernfalls kommt es über die Lebensdauer des Produkts zu einem Drehmomentabfall – eine häufige Beschwerde in der Praxis, die direkt auf eine fehlerhafte Konstruktion der Torsionsfeder zurückzuführen ist.

Toleranzstrategie: Was spezifiziert werden sollte und was nicht überspezifiziert werden sollte

Bei der Angabe von Toleranzen in einer Torsionsfederzeichnung treffen technisches Urteilsvermögen und Herstellungskosten aufeinander. Jede Toleranz, die enger als die Standardproduktionsfähigkeit ist, erfordert zusätzliche Prozesskontrollen, eine erhöhte Prüfhäufigkeit oder langsamere Zykluszeiten der Torsionsfedermaschine – allesamt zusätzliche Kosten.

Standardmäßig erreichbare Toleranzen in der Produktion

Die wichtigste Toleranz, die korrekt angegeben werden muss, ist das Drehmoment bei einem definierten Prüfwinkel, nicht die isolierte Federrate. Eine Drehmomenttoleranz bei einem bestimmten Winkel hängt direkter mit der Produktfunktion zusammen – sie sagt dem Hersteller genau, was die Feder an dem für die Baugruppe wichtigen Punkt ihres Federwegs leisten muss. Die Federrate allein sagt nichts aus, wenn der freie Winkel variiert.

Ein üblicher und effektiver Ansatz besteht darin, Folgendes festzulegen: (1) Drehmoment bei minimalem Arbeitswinkel, (2) Drehmoment bei maximalem Arbeitswinkel und (3) freier Winkel mit großer Toleranz. Diese Funktionsspezifikation gibt dem Bediener der Torsionsfedermaschine maximale Freiheit, den Umformprozess zu optimieren und gleichzeitig sicherzustellen, dass die Feder in der Baugruppe korrekt funktioniert.

Zeichnungsnotizen, die Fehlinterpretationen verhindern

Eine Torsionsfederzeichnung sollte immer Folgendes angeben:

• Windrichtung (rechts oder links) – entscheidend für den Aufbau der Torsionsfedermaschine und für die Richtung der Drehmomenterzeugung in der Baugruppe
• Ob Drehmomente und Winkel mit oder ohne aufgesetztem Dorn gemessen werden
• Die Belastungsrichtung (Schließ- oder Öffnungsrichtung relativ zur Wundrichtung)
• Anforderungen an Oberflächenbeschaffenheit und Beschichtung (Verzinkung, Phosphatierung, Passivierung)
• Ob und in welchem Winkel eine Voreinstellung (Überauslenkung zur Reduzierung des Satzes) erforderlich ist

Das Weglassen der Windrichtung in einer Zeichnung ist einer der häufigsten und kostspieligsten Fehler bei der Beschaffung von Torsionsfedern. Eine rechte Torsionsfeder, die in Schließrichtung gewickelt ist, erzeugt beim Schließen ein zunehmendes Drehmoment. Wenn die Baugruppe ein Schließdrehmoment von einer linken Feder erfordert, funktioniert der Mechanismus umgekehrt oder gar nicht.

Häufige Fehlerarten und wie die Torsionsfederkonstruktion sie verhindert

Das Verstehen von Fehlermodi ist kein Post-Mortem-Engineering, sondern ein Design-Input. Jedem Fehlermodus sind bestimmte Entwurfsentscheidungen zugeordnet, die ihn verhindern oder abmildern können.

Ermüdungsrisse an der inneren Spulenoberfläche

Die höchste Biegespannung in einer Torsionsfeder tritt aufgrund des Krümmungseffekts (erfasst durch den Wahl-Faktor) an der inneren Faser jeder Spule auf. Hier beginnen Ermüdungsrisse, die sich quer über den Drahtdurchmesser ausbreiten und zu einem plötzlichen Bruch führen. Präventionsstrategien:

• Erhöhen Sie den Federindex, um K_i zu reduzieren – der Übergang von C = 4 auf C = 6 reduziert die Spannung in den inneren Fasern um etwa 12 %
• Wenden Sie Kugelstrahlen an, um eine Druckeigenspannung an der Oberfläche einzuführen
• Reduzieren Sie Spitzenspannungen durch einen größeren Drahtdurchmesser oder einen verringerten mittleren Spulendurchmesser
• Stellen Sie sicher, dass die Drahtoberfläche frei von Nähten, Überlappungen und Lochfraß ist – das sind Spannungskonzentrationspunkte, die die Ermüdungslebensdauer drastisch verkürzen

Dauerhaft in Betrieb genommen

Die Verformung äußert sich mit der Zeit in einer Verringerung des freien Winkels, wodurch das im Arbeitswinkel abgegebene Drehmoment abnimmt. Die Hauptursache ist eine anhaltende Spannung, die die Elastizitätsgrenze des Materials bei Betriebstemperatur überschreitet. Vorbeugung: Halten Sie die Dauerspannung bei Kohlenstoffstahl unter 65 % S_ut, verwenden Sie voreingestellte Federn (die bei der Herstellung über den maximalen Arbeitswinkel hinaus vorgebogen werden, um günstige Restspannungen zu erzeugen) oder verwenden Sie einen höher legierten Draht mit besserer Relaxationsbeständigkeit.

Spuleninterferenz mit dem Dorn

Mit der Auslenkung der Feder in Schließrichtung verringert sich der Spuleninnendurchmesser. Wenn die Feder über einem Dorn mit unzureichendem Spiel montiert wird, berühren die Windungen den Dorn – was zu Reibung, Hitze und unvorhersehbaren Drehmomentspitzen führt. In schweren Fällen blockiert die Feder vollständig den Dorn. Die Lösung ist im Design einfach: Berechnen Sie den minimalen Spuleninnendurchmesser bei maximaler Durchbiegung mithilfe der Durchmesseränderungsformel und stellen Sie sicher, dass der Außendurchmesser des Dorns mindestens 10 % kleiner ist. Dies erfordert jedoch, dass der Konstrukteur bereits in der Entwurfsphase den maximalen Betriebswinkel kennt.

Spannungskonzentration an der Beinwurzel

Der Übergang vom Spulenkörper zum geraden Schenkel ist eine geometrische Diskontinuität, die zu Spannungskonzentrationen führt. Die Größe hängt von der Schärfe der Biegung ab. Ein minimaler Biegeradius von 1,5 d an der Beinwurzel ist eine gute Konstruktionspraxis — Kleinere Radien erhöhen den Spannungskonzentrationsfaktor dramatisch. Wenn die Torsionsfedermaschine das Bein formt, stellt der Bediener das Werkzeug so ein, dass dieser Mindestradius erreicht wird. Wenn der Konstrukteur eine scharfe Ecke an der Beinwurzel zeichnet, erzeugt die Maschine eine scharfe Ecke, und an dieser Stelle tritt ein Ermüdungsversagen auf und nicht im Spulenkörper, wo die Spannungsanalyse dies vorhersagt.

Design für Herstellbarkeit: Arbeiten Sie mit Ihrem Lieferanten für Torsionsfedermaschinen zusammen

Die effizientesten Torsionsfederkonstruktionen werden gemeinsam zwischen dem Ingenieur und dem Federhersteller entwickelt – insbesondere unter Einbeziehung des Teams, das die Torsionsfedermaschine zu Beginn des Konstruktionsprozesses bedient, bevor die Zeichnung fertiggestellt wird.

Wichtige DFM-Überlegungen, die Sie mit dem Hersteller besprechen sollten:

• Verfügbarkeit von Drahtdurchmessern: Nicht alle Drahtdurchmesser sind in allen Legierungen auf Lager. Die Entwicklung auf einen nicht standardmäßigen Drahtdurchmesser (z. B. 1,65 mm, wenn 1,6 mm und 1,8 mm Standard sind) kann zu einer Vorlaufzeit von 4–8 Wochen und einem Materialkostenaufschlag von 15–30 % führen. Fragen Sie nach dem Standarddurchmesserbestand des Herstellers, bevor Sie den Entwurf abschließen.
• Mindestbestellmengen: Benutzerdefinierte Beingeometrien und enge Toleranzen erfordern häufig spezielle Werkzeuge. MOQs können von 500 Stück für einfache Designs bis zu 10.000 Stück für komplexe Geometrien mit speziellen Werkzeuginvestitionen reichen. Dies bereits in der Entwurfsphase zu verstehen, hat Einfluss darauf, ob eine kundenspezifische oder modifizierte Standardfederkonstruktion wirtschaftlich sinnvoller ist.
• Werkzeuglebensdauer und Werkzeugwechselhäufigkeit: Hochlegierte Drähte (Chrom-Silizium, Inconel) beschleunigen den Werkzeugverschleiß an der Torsionsfedermaschine. Dies wirkt sich auf die Kosten pro Stück aus und sollte bei der Analyse der Gesamtbetriebskosten berücksichtigt werden, insbesondere bei Anwendungen mit hohem Volumen.
• Erstmusterprüfprotokoll: Vereinbaren Sie vorab, welche Messungen in welcher Reihenfolge durchgeführt werden. Am gebräuchlichsten sind Drehmomentmessungen bei definiertem Winkel, Freiwinkel und Spulendurchmesser. Einige Hersteller bieten vollständige KMG-Datenpakete für Luft- und Raumfahrt- und medizinische Anwendungen an – dies sollte in der Bestellung angegeben werden und darf nicht im Nachhinein entdeckt werden.
• Zeitleiste der Prototyp-Iteration: Ein gut ausgestatteter Lieferant von Torsionsfedermaschinen kann innerhalb von 1–3 Wochen nach einer vollständigen Zeichnung Prototypenmuster herstellen. Planen Sie mindestens zwei Prototypen-Iterationen ein – eine zur Validierung des Designkonzepts und eine zur Verfeinerung der Toleranzen basierend auf Messergebnissen – bevor Sie sich auf die Produktionswerkzeuge festlegen.

Der Ingenieur, der den Federhersteller als reinen Rohstofflieferanten betrachtet und eine vollständige Zeichnung ohne Diskussion liefert, erzielt durchweg suboptimale Ergebnisse. Der Ingenieur, der das Torsionsfedermaschinenteam in die Entwurfsprüfung einbezieht, erhält Federn, die einfacher herzustellen, konsistenter und bei Produktionsmengen kostengünstiger sind.

Branchenanwendungen und reale Designbeispiele

Die Konstruktionsprinzipien von Torsionsfedern wirken sich je nach Branche unterschiedlich aus. Here are concrete examples of how application context shapes design decisions.

Rückholfedern für Automobiltürscharniere

Typische Spezifikation: Drehmoment von 8–12 N·m bei 75° Auslenkung , 500.000 Zyklen Lebensdauer, Betriebstemperatur –40 °C bis 80 °C. Drahtdurchmesser 4–6 mm, Chrom-Silizium-Legierung, kugelgestrahlt, zinkphosphatiert. Die Torsionsfedermaschine muss einen konsistenten freien Winkel von ±3° erzeugen, da das Türarretierungsgefühl empfindlich auf Drehmomentschwankungen an der Zwischenkontrollposition (typischerweise 30–45°) reagiert. Diese Federn werden in großen Stückzahlen produziert – Hunderttausende pro Jahr – was eine spezielle Torsionsfeder-Bearbeitung und prozessbegleitende Drehmomentprüfungen an 100 % der Teile rechtfertigt.

Kontaktfedern für elektrische Steckverbinder

Typische Spezifikation: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Torsionsfedern für medizinische Geräte

Chirurgische Instrumente und Mechanismen implantierbarer Geräte verwenden Torsionsfedern aus Edelstahl 316L oder einer MP35N-Legierung. Typisch sind Drehmomenttoleranzen von ±3–5 %. Jede Feder wird zu 100 % geprüft. Anforderungen an die Rückverfolgbarkeit bedeuten, dass jede Produktionscharge mit einer bestimmten Drahtwärmenummer und einem Chargenprotokoll der Torsionsfedermaschine verknüpft ist. Diese Anforderungen erhöhen die Kosten erheblich, sind jedoch angesichts des regulatorischen Umfelds nicht verhandelbar. Die Drahtdurchmesser liegen je nach Anwendung typischerweise zwischen 0,25 mm und 2,0 mm.

Torsionsfedersysteme für Garagentore

Torsionsfedern für Wohngaragentore sind groß (Drahtdurchmesser 4–8 mm, mittlerer Spulendurchmesser 50–75 mm) und für ausgelegt 10.000 bis 30.000 Zyklen des Lebens. Sie sind paarweise gegenläufig auf einer zentralen Welle aufgewickelt und gleichen so das Türgewicht aus. Die Federrate muss innerhalb von ±10 % zum Türgewicht und zur Türhöhe passen, sonst wird die Tür nicht richtig ausbalanciert. Diese Federn werden auf großen industriellen Torsionsfedermaschinen in großen Stückzahlen hergestellt, als Massenartikel verkauft und gehören zu den häufigsten Ausfällen von Federn im Haushalt – nicht weil sie schlecht konstruiert sind, sondern weil sie auf ein Kostenziel ausgelegt sind, das die Lebensdauer begrenzt.

Schrittweiser Torsionsfeder-Designprozess

Durch die Zusammenführung des Designprozesses in einem strukturierten Workflow wird der häufige Fehler vermieden, spät in der Entwicklung zu iterieren, wenn Änderungen kostspielig sind.

1. Funktionale Anforderungen definieren: Erforderliches Drehmoment bei definierten Winkeln, Lebensdauer, Betriebstemperaturbereich, Platzbedarf (Dorngröße, Körperlänge, Einschränkungen der Beingeometrie) und Umgebung (Korrosion, Chemikalien).
2. Drahtmaterial auswählen: Passen Sie die Legierung an die Temperatur-, Korrosions-, Festigkeits- und Leitfähigkeitsanforderungen an.
3. Wählen Sie Drahtdurchmesser und Federindex: Führen Sie eine Iteration durch, um eine Kombination zu finden, die die Drehmomentanforderung erfüllt und gleichzeitig die Belastung unter der Ermüdungsgrenze hält. Zielwert C = 6–10 für beste Kompatibilität mit Torsionsfedermaschinen.
4. Berechnen Sie die Anzahl der aktiven Spulen: Verwenden Sie die Federratengleichung, um N zu ermitteln, und addieren Sie dann den Beinkorrekturfaktor.
5. Überprüfen Sie den Dornabstand: Berechnen Sie den Spuleninnendurchmesser bei maximaler Durchbiegung und bestätigen Sie, dass ein Abstand von 10 % zum Außendurchmesser des Dorns vorhanden ist.
6. Ermüdungsbeanspruchung prüfen: Berechnen Sie die maximale Biegespannung mithilfe der Wahl-korrigierten Formel und stellen Sie sicher, dass sie innerhalb des geeigneten Spannungsverhältnisses für die erforderliche Zykluslebensdauer liegt.
7. Endkonfiguration definieren: Wählen Sie eine Beingeometrie aus, die mit der passenden Baugruppe kompatibel und auf der verfügbaren Torsionsfedermaschine herstellbar ist.
8. Geben Sie Toleranzen und Oberflächenbehandlung an: Legen Sie Funktionstoleranzen fest (Drehmoment im Prüfwinkel, Freiwinkel), legen Sie die Wärmebehandlung und eventuelle Nachbearbeitungen (Kugelstrahlen, Beschichten) fest.
9. Rückblick beim Federhersteller: Bestätigen Sie die Drahtverfügbarkeit, die Werkzeuganforderungen, die Mindestbestellmenge und den Erstartikelplan, bevor Sie die Zeichnung freigeben.
10. Testen und iterieren: Messen Sie Erstmuster für alle angegebenen Parameter, werten Sie sie in der Baugruppe aus und verfeinern Sie das Design basierend auf der gemessenen gegenüber der vorhergesagten Leistung.

Die konsequente Einhaltung dieser Reihenfolge vermeidet die teuerste Kategorie von Fehlern bei der Federkonstruktion: Das Erkennen von Dimensions- oder Leistungsproblemen während der Baugruppenvalidierung, wenn eine Änderung der Federkonstruktion eine Neuqualifizierung der Torsionsfeder-Maschineneinrichtung und möglicherweise eine Neukonstruktion der zugehörigen Teile erfordert.
