Biegen von Metalldraht: Leitfaden zu Materialien, Maschinen und Prozessen

Was Sie vor dem Biegen von Metalldraht wissen müssen

Das Biegen von Metalldrähten ist kein einzelner Prozess – es handelt sich um eine Kategorie von Präzisionsfertigungsvorgängen, die je nach Drahtmaterial, Durchmesser, erforderlicher Geometrie und Produktionsvolumen erheblich variieren. Die kurze Antwort: Bei kleinen Stückzahlen oder handwerklichen Anwendungen erledigen manuelle Werkzeuge und einfache Vorrichtungen die Arbeit; für die Produktion im industriellen Maßstab ein dediziertes Federbiegemaschine oder CNC-Drahtformmaschine ist der einzig gangbare Weg zu gleichbleibender Qualität und Kosteneffizienz.

Wenn Sie die Mechanik hinter dem korrekten Biegen von Metalldrähten von Anfang an verstehen, können Sie die häufigsten und teuersten Fehler vermeiden – Fehlberechnungen der Rückfederung, Risse in der Oberfläche, Fehler bei der Kaltverfestigung und Maßabweichungen zwischen den Chargen. In diesem Artikel werden Materialverhalten, Werkzeugauswahl, Maschinentypen, Prozessparameter und Qualitätskontrolle behandelt, wobei konkrete Daten aus der Industriepraxis stammen.

Wie sich Metalldraht unter Biegekraft verhält

Bei jedem Biegevorgang von Metalldrähten treten zwei konkurrierende Phänomene auf: elastische Verformung und plastische Verformung. Bei Kraftentlastung federt die elastische Zone zurück; die plastische Zone behält die neue Form. Das Verhältnis zwischen beiden bestimmt, wie viel „Überbiegung“ erforderlich ist, um einen Zielwinkel zu erreichen – eine entscheidende Berechnung für jede Präzisionskomponente.

Rückfederung: Die häufigste Ursache für Dimensionsfehler

Eine Rückfederung tritt auf, weil die äußeren Fasern eines gebogenen Drahtes eine elastische Verformung durchlaufen und sich nach der Freigabe des Biegewerkzeugs teilweise erholen. Das Ausmaß der Rückfederung hängt von drei Variablen ab:

• Das Verhältnis von Biegeradius zu Drahtdurchmesser (R/d-Verhältnis): Ein niedrigeres R/d-Verhältnis führt zu einer stärkeren bleibenden Verformung und einer geringeren Rückfederung.
• Die Streckgrenze des Drahtmaterials: Hochfester Edelstahl (Streckgrenze 500–700 MPa) federt deutlich stärker zurück als weichgeglühtes Kupfer (Streckgrenze 70–100 MPa).
• Kaltverfestigungsindex: Materialien mit einem hohen Kaltverfestigungsexponenten (n-Wert) versteifen sich bei der Verformung, wodurch sich das Rückfederungsverhalten während der Biegung ändert.

In der Praxis kann ein 1,2-mm-Edelstahldraht, der im 90°-Winkel gebogen ist, je nach Härte einen Werkzeugwinkel von 97°–103° erfordern, um die Rückfederung auszugleichen. Eine moderne CNC-Federbiegemaschine berücksichtigt dies automatisch durch eine Winkelkompensation mit geschlossenem Regelkreis. Bei manuellen oder halbautomatischen Einstellungen muss der Bediener die Korrektur jedoch empirisch vornehmen.

Mindestbiegeradius nach Material

Der Versuch, Metalldraht unter seinen minimalen Biegeradius zu biegen, führt zu Rissen an der Außenfläche oder Knicken an der Innenfläche. Die folgende Tabelle enthält Referenzwerte für häufig verwendete Drahtmaterialien:

Diese Zahlen unterstreichen, warum die Auswahl des Drahtmaterials vor der Werkzeugauswahl erfolgt – und nicht danach. Eine für kohlenstoffarmen Stahldraht eingerichtete Federbiegemaschine produziert Teile außerhalb der Toleranz, wenn der Bediener auf Edelstahl umsteigt, ohne den Biegewinkel und die Werkzeuggeometrie neu zu kalibrieren.

Drahtdurchmesserbereich und seine Auswirkung auf die Werkzeug- und Maschinenauswahl

Der Drahtdurchmesser ist der entscheidende Faktor bei der Auswahl der Ausrüstung. Die erforderliche Biegekraft skaliert mit der dritten Potenz des Drahtdurchmessers, d. h. eine Verdopplung des Durchmessers erhöht das erforderliche Biegemoment etwa um das Achtfache. Eine Maschine, die für 1,5-mm-Draht ausgelegt ist, kann nicht einfach „stärker drücken“, um 3-mm-Draht zu biegen – die Werkzeuggeometrie, der Vorschubmechanismus und das Antriebssystem arbeiten alle in unterschiedlichen Modi.

Feiner Draht (unter 1,0 mm)

Das Biegen feiner Drähte mit einem Durchmesser von weniger als 1,0 mm wird in medizinischen Geräten, in der Präzisionselektronik und bei der Herstellung von Mikrofedern eingesetzt. In diesem Maßstab sind Oberflächenbeschaffenheit und Schmierung von entscheidender Bedeutung, da bereits mikroskopischer Werkzeugverschleiß die Biegegeometrie verändert. Mikrofeder-Biegemaschinen dieser Baureihe arbeiten typischerweise mit Drahtspannungen unter 5 N und erfordern Werkzeuge aus gehärtetem Hartmetall, um die Dimensionsstabilität bei Produktionsläufen von 50.000 Stück aufrechtzuerhalten.

Auch die Anforderungen an die Vorschubgenauigkeit sind extrem: Eine 0,5-mm-Drahtkomponente mit einer Schenkellänge von 10 mm benötigt eine Vorschubwiederholgenauigkeit von ±0,05 mm, um innerhalb einer Längentoleranz von ±0,5 % zu bleiben. Servogetriebene Vorschubsysteme an CNC-Federformmaschinen erreichen dies konsequent; Manuelle Vorschubmechanismen können dies nicht.

Standard-Industriedraht (1,0–4,0 mm)

Dies ist der gebräuchlichste Durchmesserbereich für allgemeine Drahtbiegezwecke und umfasst Druckfedern, Torsionsfedern, Drahtformen, Clips und Haken, die in der Automobil-, Geräte- und Möbelherstellung verwendet werden. Eine für diesen Bereich konzipierte Federbiegemaschine ist das Rückgrat der meisten Drahtumformbetriebe.

Eine gut konfigurierte CNC-Drahtbiegemaschine dieser Baureihe kann 60–200 Teile pro Minute produzieren , abhängig von der Komplexität des Teils und der Anzahl der Biegevorgänge pro Zyklus. Eine 2,0-mm-Torsionsfeder aus Stahldraht mit 8 Windungen und zwei Schenkeln läuft typischerweise mit 80–120 ppm auf einer 4-Achsen-CNC-Wickelmaschine.

Schwerer Draht und Stab (4,0–12,0 mm und mehr)

Das Biegen schwerer Drähte nähert sich dem Gebiet der Bewehrungsformung und der Strukturdrahtverarbeitung. Maschinen dieser Baureihe nutzen hydraulische oder hochbelastbare Servoantriebe, um die erforderlichen Biegekräfte zu erzeugen. Die Produktionsgeschwindigkeiten sind niedriger (10–40 ppm), aber Teilegewichte und strukturelle Anforderungen sind weitaus höher. Biegemaschinen für Bewehrungsstäbe verarbeiten beispielsweise routinemäßig 8 mm bis 12 mm dicke Stahlstäbe mit Biegekräften von mehr als 2.000 N.

Arten von Federbiegemaschinen und Drahtformgeräten

Der Begriff „Federbiegemaschine“ wird in der Branche allgemein verwendet und bezeichnet jede automatisierte oder halbautomatische Maschine, die Metalldraht in Feder- oder Drahtform biegt. In der Praxis gibt es mehrere unterschiedliche Maschinenarchitekturen, die jeweils für unterschiedliche Teilegeometrien und Produktionsanforderungen optimiert sind.

CNC-Federwickelmaschinen

CNC-Federwindemaschinen sind die am weitesten verbreitete Art von Federbiegemaschinen für die Herstellung von Druck- und Zugfedern. Der Draht wird durch einen Richtabschnitt geführt und dann über einen Wickelpunkt geführt, während ein Steigungswerkzeug den Abstand zwischen den Windungen steuert. Der gesamte Prozess – Spulendurchmesser, Steigung, Schenkellänge, Endtyp – wird über eine CNC-Steuerung programmiert.

Moderne CNC-Wickelmaschinen verfügen typischerweise über 2–4 gesteuerte Achsen. Einstiegsmaschinen steuern den Drahtvorschub und die Position des Wickelpunkts. Fortgeschrittene Modelle verfügen über eine unabhängige Steigungssteuerung und eine Schneidachse für eine präzise Endgeometrie. High-End-CNC-Wickelmaschinen können 500 Teileprogramme speichern und in weniger als 3 Minuten zwischen ihnen wechseln , wodurch sie für Geschäfte mit mehreren SKUs äußerst effizient sind.

CNC-Drahtformmaschinen (4-Achsen bis 12-Achsen)

Drahtformmaschinen sind die vielseitigeren Verwandten von Wickelmaschinen. Während sich eine Wickelmaschine bei spiralförmigen Formen auszeichnet, kann eine Drahtformmaschine 2D- und 3D-Drahtformen mit mehreren Biegungen, Schleifen, Haken und Versätzen herstellen – alles in einem einzigen kontinuierlichen Arbeitsgang aus Spulenmaterial.

Die Anzahl der Achsen einer Drahtformmaschine entspricht direkt der Komplexität der Teile, die sie herstellen kann:

• 4-Achsen-Maschinen : Einfache 2D-Drahtformen verarbeiten – einfache Clips, U-Formen, Z-Bögen und einfache Haken. Geeignet für Kfz-Clips und Möbeldrahtrahmen.
• 6-Achsen-Maschinen : Fügen Sie eine Rotationsachse hinzu, die es ermöglicht, den Draht zwischen Biegungen zu verdrehen und so 3D-Teile ohne Neupositionierung zu ermöglichen. Häufig in medizinischen Drähten und komplexen Federformen.

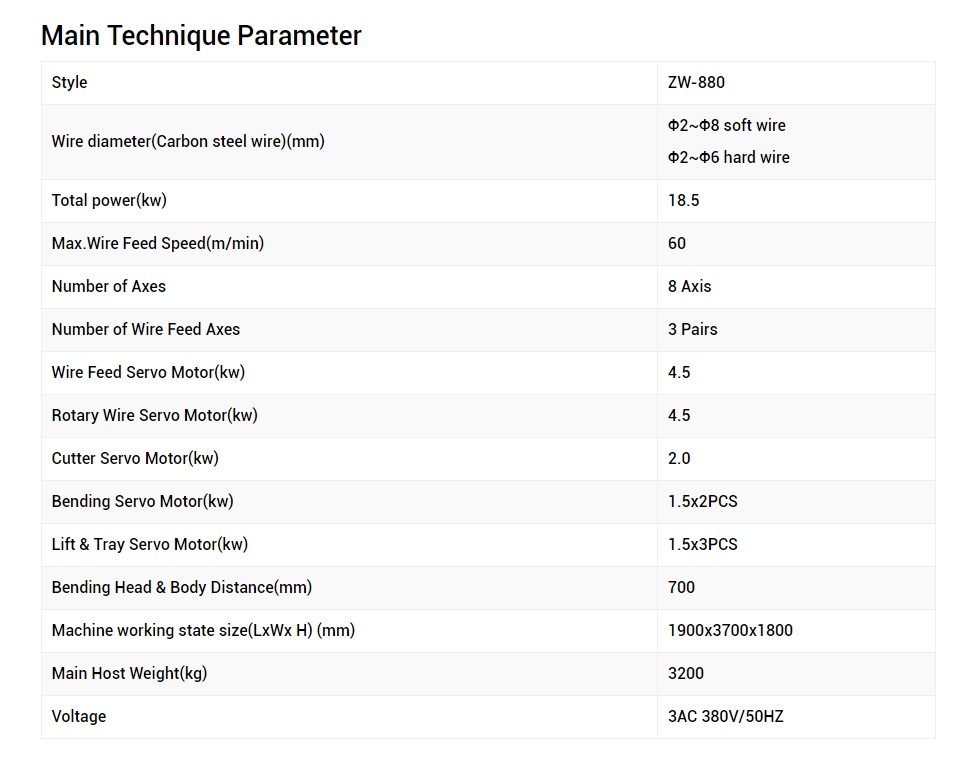

• 8- bis 12-Achs-Maschinen : Vollständige 3D-Umformung mit mehreren gleichzeitigen Werkzeugbewegungen, verwendet für hochkomplexe Torsionsfedern, Drahtkörbe und strukturelle Drahtbaugruppen mit mehreren Ebenen.

Eine 6-Achsen-CNC-Drahtformmaschine, die 0,3–3,5-mm-Draht verarbeiten kann, kostet in der Regel zwischen 80.000 und 200.000 US-Dollar, abhängig von der Anzahl der Achsen, der Kapazität des Drahtdurchmessers und der Ausgereiftheit der Steuerung. Die Investition lohnt sich, wenn das jährliche Produktionsvolumen etwa 500.000 Stück übersteigt oder die Teilegeometrie nicht manuell erreicht werden kann.

Torsionsfedermaschinen

Torsionsfedern erfordern eine spezielle Maschinenarchitektur, da die Beinformung in einer bestimmten Winkelposition relativ zum Spulenkörper erfolgt. Torsionsfederbiegemaschinen verwenden eine koordinierte Reihenfolge: Den Körper aufrollen, in der richtigen Winkelposition anhalten und dann jedes Bein in den programmierten Winkel biegen. Wenn dieser Winkelzeitpunkt auch nur um 5° falsch ist, entsteht ein Teil, das am Design-Ablenkpunkt das falsche Drehmoment erzeugt – ein kritischer Fehlermodus beispielsweise bei Automobiltürscharnieren, bei denen Torsionsfedern Drehmomenttoleranzen von ±5 % einhalten müssen.

Halbautomatische und manuelle Drahtbiegewerkzeuge

Nicht jede Anwendung erfordert eine vollwertige CNC-Federbiegemaschine. Für Prototypenmengen (unter 500 Stück), Reparaturarbeiten oder kundenspezifische Fertigungen mit komplexer Geometrie, die sich häufig ändert, sind halbautomatische Tisch-Drahtbiegemaschinen und manuelle Biegewerkzeuge auf Vorrichtungsbasis praktisch. Diese Maschinen verwenden einen festen Dorn und einen rotierenden Formarm, um konsistente Biegewinkel ohne CNC-Programmierung zu erzeugen. Die Wiederholgenauigkeit ist geringer (typischerweise ±2°–5° gegenüber ±0,5° bei CNC), aber die Rüstzeit wird in Minuten statt in Stunden gemessen.

Wichtige Prozessparameter beim Biegen von Metalldrähten

Unabhängig davon, ob der Vorgang manuell oder vollautomatisch auf einer CNC-Federbiegemaschine erfolgt, bestimmen dieselben grundlegenden Prozessparameter die Teilequalität. Die konsequente Kontrolle dieser Parameter macht den Unterschied zwischen einem stabilen Prozess und einem Prozess aus, der in zufälligen Abständen Ausschuss erzeugt.

Drahtvorschubgeschwindigkeit und -spannung

Die Drahtvorschubgeschwindigkeit muss auf die Zykluszeit des Biegevorgangs abgestimmt sein. Zu schnell, und der Draht stapelt sich an der Biegestation, was zu Fehlzuführungen und Verwicklungen führt. Zu langsam und die Produktivität leidet unnötig. Die meisten CNC-Wickelmaschinen arbeiten mit Drahtvorschubgeschwindigkeiten zwischen 50 mm/s und 400 mm/s, wobei das obere Ende für einfache Geometrien in weichen Drahtmaterialien reserviert ist.

Die Drahtrückspannung – der Widerstand im Spulenabwickelsystem – hat einen direkten Einfluss auf die Konsistenz des Spulendurchmessers. Eine höhere Gegenspannung verringert den Spulendurchmesser geringfügig, da der Draht beim Kontakt mit dem Wickelwerkzeug unter Spannung steht. Eine Änderung der Gegenspannung von nur 2–5 N kann den Spulendurchmesser bei einem 2-mm-Draht um 0,1–0,3 mm verschieben , was für Federn mit engen freien Längen- oder Lasttoleranzen von Bedeutung ist.

Genauigkeit und Korrektur des Biegewinkels

CNC-gesteuerte Federbiegemaschinen erreichen die Wiederholbarkeit des Biegewinkels durch eine von zwei Methoden: Winkelsteuerung im offenen Regelkreis (das Werkzeug bewegt sich in eine fest programmierte Position) oder Regelung im geschlossenen Regelkreis mit Rückmeldung der Winkelmessung. Systeme mit offenem Regelkreis eignen sich für weiche Materialien mit vorhersagbarer Rückfederung, aber für hochfeste Drähte oder Anwendungen, bei denen eine Toleranz von ±1° erforderlich ist, sind Systeme mit geschlossenem Regelkreis und In-Prozess-Messung erforderlich.

Einige fortschrittliche Drahtformmaschinen verwenden Bildverarbeitungssysteme oder Lasermessungen, um den Biegewinkel an jedem Teil zu überprüfen und die Werkzeugposition für den nächsten Zyklus automatisch anzupassen. Diese adaptive Korrektur eliminiert Drift, die durch Werkzeugverschleiß oder allmähliche Änderungen der mechanischen Eigenschaften des Drahtes entlang einer Spule verursacht wird.

Schmierung

Das Drahtbiegen ist ein Reibungsprozess – der Draht gleitet bei jedem Zyklus gegen Biegewerkzeuge, Führungen und Richtrollen. Ohne ausreichende Schmierung entstehen drei Probleme: beschleunigter Werkzeugverschleiß, Oberflächenkratzer auf dem Draht und Wärmestau, der die mechanischen Eigenschaften des Drahtes während eines langen Produktionslaufs verändert.

Für die meisten Stahldrahtbiegevorgänge reicht ein leichtes Mineralöl oder ein synthetisches Drahtziehschmiermittel aus, das am Abwickel- oder Richtgerät aufgetragen wird. Edelstahldrähte erfordern möglicherweise ein chlorfreies synthetisches Schmiermittel, um chloridbedingte Spannungsrisskorrosion zu verhindern. Aufgrund seiner von Natur aus geringen Reibungseigenschaften benötigt Kupferdraht in der Regel nur minimale Schmierung.

Richten des Drahtes vor dem Biegen

Von einer Spule zugeführter Draht weist eine Restkrümmung (Guss) und eine spiralförmige Drehung (Helix) auf. Beides muss beseitigt werden, bevor der Draht in die Biegezone eintritt, da sonst die resultierenden Teile eine inkonsistente Geometrie und eine schlechte Maßwiederholgenauigkeit aufweisen. Das Richten erfolgt mit einer Reihe versetzter Rollen – typischerweise 5 bis 7 Rollen in zwei Ebenen, die in einem leichten Interferenzwinkel eingestellt sind, um den Draht plastisch zu verformen und erneut zu richten.

Bei zu geringem Richten bleibt Guss zurück, was zu Schwankungen des Spulendurchmessers führt. Durch übermäßiges Richten wird die Drahtoberfläche kaltverfestigt, was die Rückfederung erhöht und die Duktilität an den Biegepunkten verringert. Die richtige Einstellung der Richtmaschine für jede Drahtcharge ist ein nicht verhandelbarer erster Schritt bei jeder Federbiegemaschine.

Gemeinsame Anwendungen von gebogenem Metalldraht in allen Branchen

Das Spektrum der Branchen, die auf das Präzisionsbiegen von Metalldrähten angewiesen sind, ist weitaus größer, als den meisten Menschen bewusst ist. Ein einziges modernes Automobil enthält zwischen 300 und 700 einzelne Drahtfedern und Drahtformen. Das Verständnis, welche Branchen die Nachfrage antreiben, hilft zu klären, warum eine gleichbleibende Biegequalität wirtschaftlich so wichtig ist.

Automobil

Die Automobilindustrie ist weltweit der größte Abnehmer präzisionsgebogener Drahtformen. Zu den Anwendungen gehören Sitzneigungsfedern, Türgriff-Rückholfedern, Bremsbelag-Antirassel-Clips, Scheibenwischergestänge-Clips, Motorschlauchklemmen und Dutzende Ventilfedervarianten. Die Toleranzen sind eng: Eine Sitzneigungsfeder erfordert möglicherweise eine freie Längentoleranz von ±0,5 mm und eine Lasttoleranz von ±8 % bei einer definierten Auslenkung. Nur eine kalibrierte Federbiegemaschine mit validiertem Programm erfüllt diese Anforderungen bei Produktionsmengen von Millionen pro Jahr dauerhaft.

Medizinische Geräte

Das Biegen medizinischer Drähte erfolgt an der Schnittstelle zwischen höchster Präzision und strengen Anforderungen an die Materialrückverfolgbarkeit. Führungsdrähte, Stentrahmen, chirurgische Clipverschlüsse und implantierbare Federkontakte erfordern alle das Biegen von Drähten mit Toleranzen im Mikrometerbereich aus Materialien wie Nitinol, Edelstahl 316L oder einer Platin-Iridium-Legierung. Nitinol (Nickel-Titan-Legierung) stellt eine besondere Herausforderung dar, da es superelastisches Verhalten mit einer starken Temperaturabhängigkeit kombiniert – Biegen bei Raumtemperatur und Biegen bei Körpertemperatur (37 °C) führt zu unterschiedlichen Endgeometrien, ohne dass seine Formgedächtniseigenschaften berücksichtigt werden.

Elektronik und Elektrik

Batteriekontakte, Anschlussfedern, Anschlussklemmen und Erdungsfedern werden alle durch Biegen von Metalldrähten oder -streifen hergestellt. Berylliumkupfer und Phosphorbronze sind in diesem Bereich die bevorzugten Materialien, da sie eine hohe elektrische Leitfähigkeit mit hervorragenden Federeigenschaften kombinieren. Die Kontaktkraft – die Kraft, die ein gebogener Federkontakt auf eine Kontaktfläche ausübt – muss innerhalb von ±15 % gehalten werden, um eine zuverlässige elektrische Verbindung ohne Beschädigung der Kontaktkomponente zu gewährleisten.

Konsumgüter und Möbel

Matratzenfedereinheiten, Sofarahmenfedern, Drahtrahmen für Fahrradkörbe, Kleiderbügel und Präsentationsständerhaken sind alles Drahtbiegeprodukte, bei denen die Kosten pro Stück die Maschinenauswahl bestimmen. In diesem Segment hat die Produktionsgeschwindigkeit Vorrang vor engsten Toleranzen. Eine Drahtformmaschine, die pro Jahr 50 Millionen Bonnell-Matratzenfedern für einen einzelnen Kunden herstellt, benötigt maximale Betriebszeit und minimale Umrüstzeiten – keine Genauigkeit im Mikrometerbereich.

Luft- und Raumfahrt und Verteidigung

Das Biegen von Drähten in der Luft- und Raumfahrt kombiniert die engen Toleranzen der Medizintechnik mit den Volumenanforderungen der Automobilindustrie – bringt aber zusätzlich behördliche Dokumentationsanforderungen mit sich, denen andere Branchen nicht ausgesetzt sind. Jede in flugkritischen Systemen verwendete Drahtform muss auf zertifiziertes Material rückverfolgbar sein, auf kalibrierten und validierten Geräten hergestellt und gemäß AS9100-Standards geprüft werden. Eine in der Luft- und Raumfahrtproduktion eingesetzte Federbiegemaschine verfügt über eine vollständige Kalibrierungshistorie und ein Prozessvalidierungsprotokoll.

Auswahl der richtigen Federbiegemaschine: Ein praktischer Entscheidungsrahmen

Die Wahl einer Federbiegemaschine ist keine Aufgabe, nur durch Kataloge zu stöbern. Die richtige Maschine hängt von einer spezifischen Kombination aus Teileanforderungen, Produktionsvolumen, Material und Budget ab. Das folgende Framework befasst sich mit der Entscheidung in einer logischen Reihenfolge.

Schritt 1: Definieren Sie den Drahtdurchmesserbereich und das Material

Jede Federbiegemaschine hat einen Nenndrahtdurchmesserbereich, und der Betrieb an den Rändern dieses Bereichs verringert die Maschinenlebensdauer und die Teilequalität. Wählen Sie eine Maschine, deren Nennmittelpunkt Ihrem gängigsten Drahtdurchmesser entspricht. Wenn Ihr Produktmix 0,5 mm bis 3,0 mm umfasst, sollten Sie zwei kleinere Maschinen in Betracht ziehen, anstatt eine Maschine, die bei Drähten mit großem Durchmesser an ihrer Obergrenze und bei Feindrähten an ihrer Untergrenze läuft.

Schritt 2: Bewerten Sie die Komplexität der Teilegeometrie

Eine einfache Druckfeder mit geraden Enden benötigt lediglich eine 2-Achsen-CNC-Wickelmaschine. Eine Torsionsfeder mit versetzten Schenkeln in zwei Ebenen benötigt mindestens 4 Achsen. Eine komplexe 3D-Drahtform mit mehreren Biegeebenen und einem geschlossenen Schleifenende erfordert 6–8 Achsen. Ein Überkauf der Achsenanzahl erhöht die Kosten ohne Nutzen; Unterkauf führt zu geometrischen Einschränkungen, die nicht umgangen werden können.

Schritt 3: Schätzen Sie das jährliche Produktionsvolumen

Dies ist der direkteste Rechtfertigungsfaktor für Automatisierungsgrad und Maschineninvestitionen. Verwenden Sie die folgenden groben Benchmarks:

• Unter 50.000 Stück/Jahr: manuelle oder halbautomatische Biegewerkzeuge, niedrige Kapitalkosten
• 50.000–500.000 Stück/Jahr: CNC-Wickel- oder Formmaschine der Einstiegsklasse, 30.000–80.000 US-Dollar
• 500.000–5 Millionen Stück/Jahr: CNC-Federbiegemaschine der Mittelklasse mit Mehrachsensteuerung, 80.000–200.000 US-Dollar
• Über 5 Millionen Teile/Jahr: Hochgeschwindigkeits-CNC-Drahtformmaschine mit In-Prozess-Inspektion, 200.000 US-Dollar

Schritt 4: Bewerten Sie die Controller- und Softwarefunktionen

Die CNC-Steuerung ist das Gehirn jeder Federbiegemaschine. Zu den wichtigsten zu bewertenden Funktionen gehören: Speicherkapazität für Teileprogramme, Simulationsmodus (ermöglicht das Testen eines neuen Programms, ohne dass Kabel durch die Maschine verlegt werden müssen), Einstellungen für die Rückfederungskompensation, Produktionszähler und Fehlerprotokollierung sowie Kompatibilität mit Offline-Programmiersoftware. Hersteller wie Wafios, Simplex und Numalliance bieten proprietäre Steuerungen mit federspezifischen Simulationstools an, die die Einrichtungszeit für den ersten Artikel für erfahrene Bediener von Stunden auf 20–40 Minuten verkürzen.

Schritt 5: Berücksichtigen Sie Werkzeugkosten und Vorlaufzeit

Der Maschinenpreis ist nur ein Teil der Gesamtinvestition. Die Werkzeugausstattung – Biegestifte, Wickelspitzen, Dorne, Trennwerkzeuge – kostet für eine voll ausgestattete Maschine 5.000 bis 30.000 US-Dollar mehr, und die Lieferzeiten für kundenspezifische Werkzeuge können 4 bis 8 Wochen betragen. Berücksichtigen Sie dies bei den Projektzeitplänen für die Einführung neuer Teile, insbesondere wenn die Lieferung von Maschinen und Werkzeugen von separaten Lieferanten erfolgt.

Qualitätskontrolle bei Drahtbiegevorgängen

Die Qualitätskontrolle gebogener Metalldrähte geht über die Messung einiger Stücke zu Beginn einer Schicht hinaus. Eine gleichbleibende Qualität erfordert eine prozessbegleitende Überwachung, statistische Kontrolle und einen klaren Probenahmeplan, der dem Risikoniveau jeder Dimension entspricht.

Kritische Abmessungen bei Drahtformen und Federn

Bei Federn sind die kritischen Abmessungen typischerweise: freie Länge, Windungsdurchmesser (innen oder außen), Anzahl der aktiven Windungen, Endtypgeometrie und Last bei einer bestimmten Durchbiegung. Zu den kritischen Abmessungen für Drahtformen gehören die Gesamtlänge, Biegewinkel, Schleifendurchmesser und Loch- oder Schlitzpositionen. Funktionsmaße – solche, die sich direkt auf Passform, Funktion oder Sicherheit auswirken – sollten an jedem Teil oder mindestens an jedem 500. Teil gemessen werden , abhängig von der Prozessfähigkeit.

Gängige Inspektionsmethoden

• Optische Komparatoren und Profilprojektoren : Projizieren Sie einen vergrößerten Schatten des Teils auf einen Bildschirm, der mit dem Zeichnungsprofil überlagert ist. Schnell, berührungslos und effektiv für 2D-Drahtformen bis etwa 300 mm.
• CMM (Koordinatenmessgerät) : Genauigkeit auf ±0,002 mm, erforderlich für komplexe 3D-Drahtformen oder wenn geometrische Toleranzen nicht mit Handwerkzeugen überprüft werden können.
• Federtester (Belastungstester) : Messen Sie die Federkraft an definierten Ablenkpunkten und überprüfen Sie so direkt die Funktionsleistung und nicht nur die Geometrie.
• Funktionsmessgeräte : Gut/Schlecht-Messgeräte, die prüfen, ob ein Teil an seinen Montageort passt. Die schnellste QC-Methode für die Massenproduktion.
• In die Federbiegemaschine integrierte Bildverarbeitungssysteme : Immer häufiger auf Maschinen der mittleren bis oberen Preisklasse verfügbar, prüft die Geometrie jedes Teils im Zyklus und wirft nicht konforme Teile automatisch aus.

Prozessfähigkeitsziele (Cpk).

Ein Mindest-Cpk von 1,33 ist die Standardanforderung für die meisten Drahtfederanwendungen im Automobilbereich, was bedeutet, dass der Prozessmittelwert mindestens 4 Standardabweichungen von der nächsten Spezifikationsgrenze beträgt. Das Erreichen eines Cpk-Wertes ≥ 1,67 wird von einigen Tier-1-Automobilkunden für sicherheitskritische Federn gefordert. Um diese Ziele zu erreichen, sind sowohl eine leistungsfähige Federbiegemaschine als auch eine strenge Kontrolle des eingehenden Materials erforderlich – die Schwankung der mechanischen Eigenschaften des Drahtes von Spule zu Spule ist häufig die größte Einzelquelle für Dimensionsstreuungen in der Produktion.

Fehlerbehebung bei den häufigsten Fehlern beim Biegen von Drähten

Selbst auf einer gut konfigurierten Federbiegemaschine mit einem erfahrenen Bediener treten Drahtbiegefehler auf. Wenn Sie wissen, wie Sie sie schnell diagnostizieren und beheben können, reduzieren sich Ausschuss und Ausfallzeiten.

Eine systematische Fehlerprotokollierung ist unerlässlich. Wenn ein Fehler über mehrere Chargen hinweg erneut auftritt, liegt die Ursache fast immer in Materialabweichungen oder Werkzeugverschleiß – beides ist vorhersehbar und vermeidbar, wenn ordnungsgemäße Wartungspläne und eingehende Materialqualifizierungsverfahren durchgeführt werden.

Oberflächenbehandlung und Endbearbeitung nach dem Biegen von Metalldraht

Das Biegen ist normalerweise nicht der letzte Arbeitsgang. Je nach Anwendung durchlaufen gebogene Metalldrahtkomponenten einen oder mehrere Endbearbeitungsschritte, die sich auf Aussehen, Korrosionsbeständigkeit, Ermüdungslebensdauer und Reibungseigenschaften auswirken.

Kugelstrahlen zur Verbesserung des Lebens bei Müdigkeit

Durch das Kugelstrahlen werden Druckeigenspannungen in die Drahtoberfläche eingebracht, die den Zugspannungen entgegenwirken, die bei zyklischer Belastung Ermüdungsrisse auslösen. Bei Automobilventilfedern und Torsionsfedern mit hoher Zyklenzahl kann das Kugelstrahlen die Ermüdungslebensdauer im Vergleich zu ungestrahlten Gegenstücken um 30–100 % verlängern. Der Prozess ist gängige Praxis für Federn mit einer Lebensdauer von mehr als 500.000 Zyklen.

Stressabbauend / Wärmefestigend

Nach dem Biegen von Metalldrähten verbleiben an den Biegepunkten Restspannungen aus dem Umformvorgang. Bei Präzisionsfedern verursachen diese Spannungen im Laufe der Zeit eine langsame Dimensionsänderung (Spannungsrelaxation), es sei denn, die Federn werden wärmegehärtet. Beim Thermofixieren wird die Feder auf ihre feste Höhe oder eine definierte komprimierte Position belastet und 20–30 Minuten lang bei 150–250 °C gehalten. Dieser Prozess stabilisiert die freie Länge auf ±0,2 mm genau und reduziert die Entspannung während des Betriebs deutlich.

Galvanisieren und Beschichten

Die Verzinkung (Elektroverzinkung) ist der gebräuchlichste Korrosionsschutz für Stahldrahtformen in unkritischen Anwendungen. Eine 5–8 µm dicke Zinkschicht bietet ausreichenden Schutz für Innenanwendungen oder mäßige Außeneinwirkung. Für rauere Umgebungen bietet die Beschichtung mit einer Zink-Nickel-Legierung (12–15 % Nickelgehalt) eine 5–10-mal bessere Korrosionsbeständigkeit. Edelstahl- und Kupferdrähte erfordern normalerweise keine Beschichtung. Eine Kunststoffbeschichtung – PVC-Tauch- oder Nylon-Pulverbeschichtung – wird für Drahtformen verwendet, die eine elektrische Isolierung erfordern oder bei denen Metallkontakt eine Gegenkomponente beschädigen könnte.

Trends, die die Zukunft der Metalldrahtbiegetechnologie prägen

Die Drahtbiegetechnik ist nicht statisch. Mehrere Entwicklungen verändern die Art und Weise, wie Federbiegemaschinen entworfen, programmiert und in Fertigungsumgebungen integriert werden.

Offline-Programmierung und digitale Zwillinge

Die Programmierung einer Federbiegemaschine erforderte in der Vergangenheit das Verlegen von Draht durch die Maschine in Versuch-und-Irrtum-Iterationen, bis die Geometrie mit dem Druck übereinstimmte. Moderne Offline-Programmiersoftware simuliert den Biegeprozess in 3D und sagt Rückfederungen, Werkzeugkollisionen und geometrische Abweichungen voraus, bevor ein einziges Stück Draht verbraucht wird. Branchenanwendern zufolge verkürzen die FMU-Software von Wafios und Spring CAM von Numalliance beispielsweise die Einrichtungszeit für den ersten Artikel im Vergleich zu manuellen Programmiermethoden um 40–60 %.

KI-gestützte Prozessoptimierung

Algorithmen des maschinellen Lernens tauchen zunehmend in der Steuerung des Drahtbiegeprozesses auf. Diese Systeme sammeln Sensordaten – Biegekraftprofile, Schwankungen der Vorschubgeschwindigkeit, Temperatur – und verwenden diese Daten, um vorherzusagen, wann der Werkzeugverschleiß beginnt, die Teilequalität zu beeinträchtigen, und lösen Wartungswarnungen aus, bevor Mängel auftreten. Frühe Implementierungen berichten von einer Reduzierung der ungeplanten Ausfallzeiten bei Federbiegelinien mit hohem Volumen um 20–35 %.

Schnellwechsel-Werkzeugsysteme

Da der Produktmix zunimmt und die Losgrößen sinken, ist die Umrüstzeit an einer Federbiegemaschine zu einem Wettbewerbsvorteil geworden. Schnellwechsel-Werkzeugsysteme mit präzisionsgeschliffenen Werkzeughaltern und wiederholbaren Positionierungsfunktionen ermöglichen es einem erfahrenen Bediener, eine Maschine in 15–30 Minuten von einer Teilenummer auf eine andere umzustellen, verglichen mit 2–4 Stunden bei herkömmlichen Werkzeugen. Dies ist besonders wertvoll für Vertragsfederhersteller, die pro Woche 50 verschiedene Teilenummern produzieren.

Hochfeste und fortschrittliche Legierungsdrahtverarbeitung

Der Leichtbaudruck in der Automobilindustrie und der Miniaturisierungstrend in der Elektronik treiben das Biegen von Drähten in immer schwierigere Materialien voran. Hochfester Ventilfederdraht mit Zugfestigkeiten über 2.200 MPa, bei Raumtemperatur superelastisches Nitinol und Kobalt-Chrom-Legierungen für medizinische Implantate erfordern Maschinen mit höherer Kraftkapazität, härteren Werkzeugmaterialien und einer ausgefeilteren Rückfederungskompensation als noch vor fünf Jahren Standard. Der Markt für fortschrittliche Drahtformmaschinen, die diese Materialien verarbeiten können, wächst jährlich um etwa 6–8 % , hauptsächlich angetrieben durch die Nachfrage nach Elektrofahrzeugen und medizinischen Geräten.
